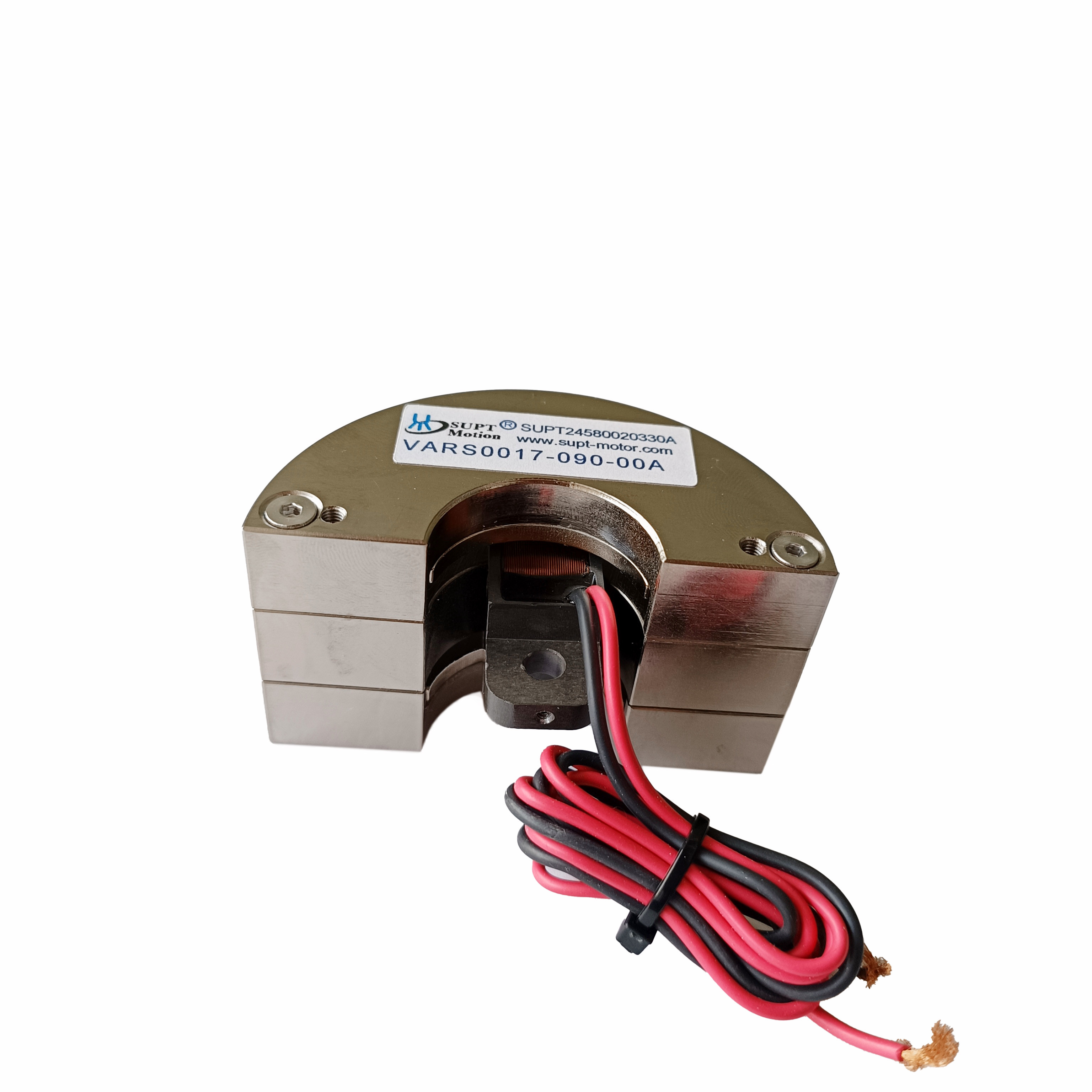

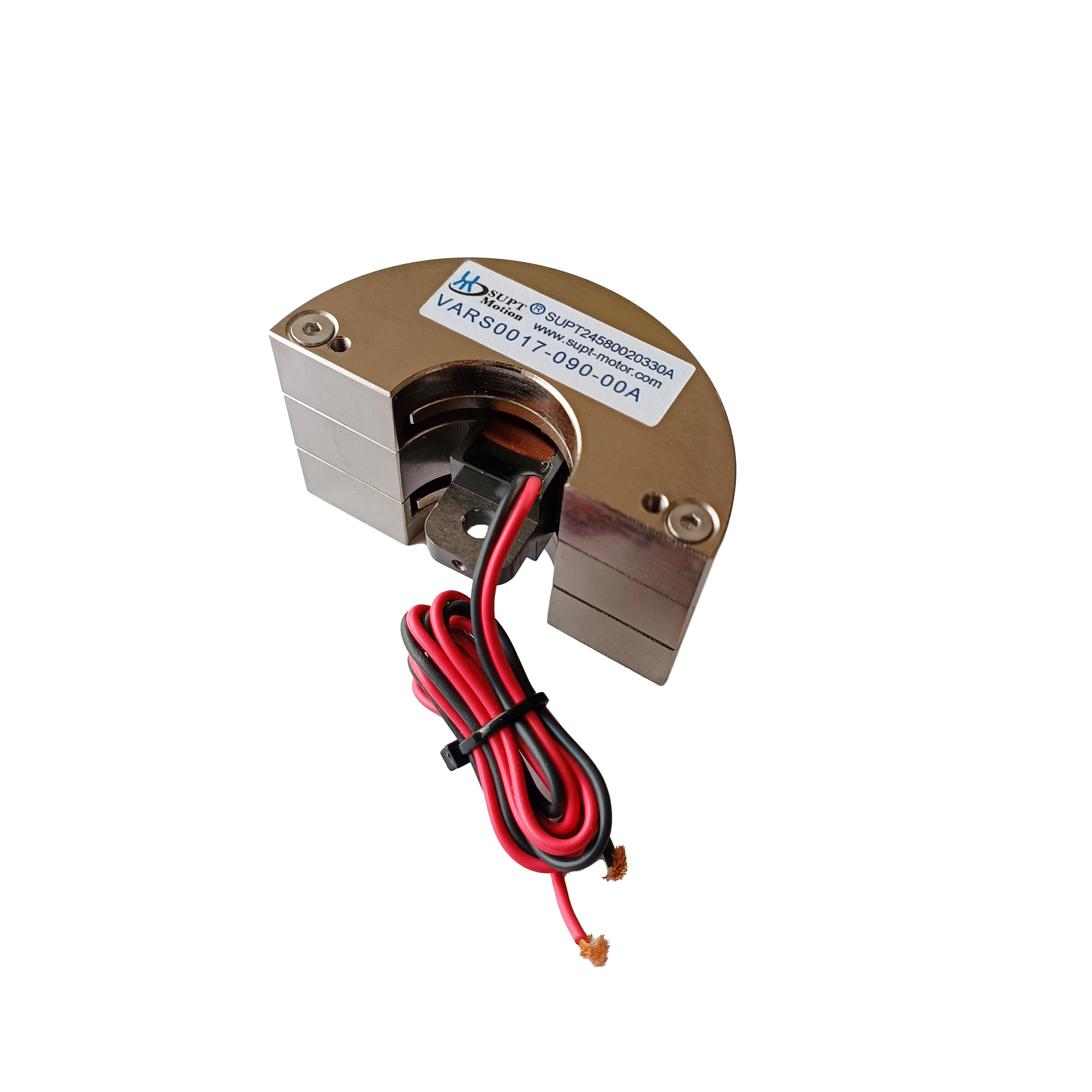

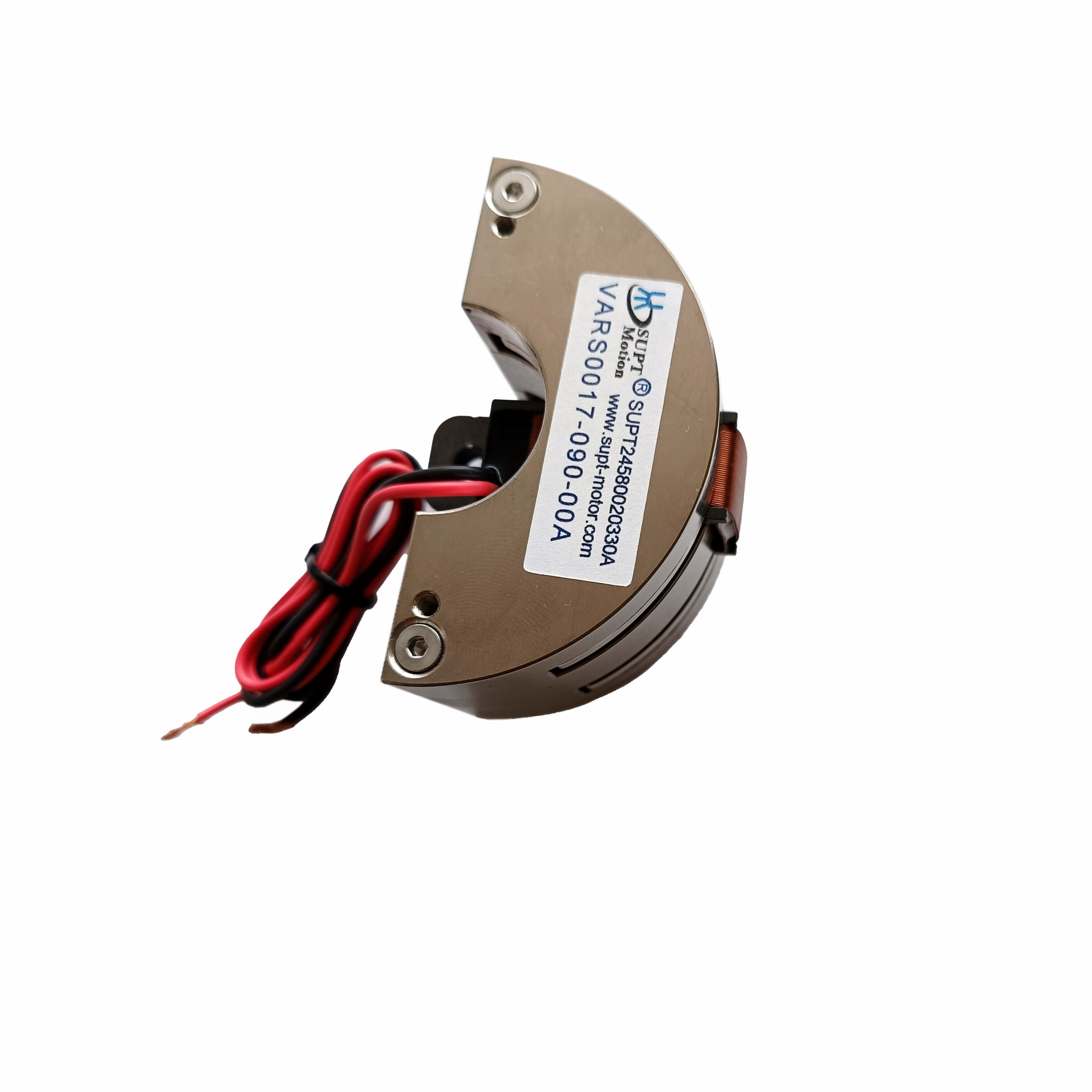

VARS0017 90度回転音声コイルモーター 迅速な応答 逆反応ゼロ

製品概要

VARS0017-090-00Aは,SUPT MOTION VARSシリーズの90度回転音声コイルモーターで,特に大角と限界角位置付けのために設計されています.迅速な対応と 反発がゼロこの回転音声コイルモーターは,最大電圧11.1Vで駆動され,25°Cで,最大トークは0.17 N·m,連続トークは0.1 N·mで,全90度のストーク範囲で動作します.音声コイルは重さわずか17.8 g,モーターハウジングの尺度は70 × 41.5 × 39 mm.振動する音声コイル設計は,動力電流を直接回転トルクに変換する.高周波振動能力とギアを必要とせず,非常にスムーズな動きを提供する鏡,回転スイッチ,バルブ制御,電源制御などに最適です.高い角移動と精密な移動の組み合わせを必要とする他のアプリケーションアリミニアム合金製で メンテナンスも不要ですVARS0017-090-00Aは,ステップモーターとギア付きサーボシステムの信頼性のある代替品です.

解決策

広角位置位置付けは,通常ステップモーターやギア駆動システムを使用して実行されますが,これは反響,音響騒音,共鳴,そして累積的な位置付け誤りVARS0017-090-00Aは,逆反応のない直駆動ソリューションを提供し,最大90度までのストロークを持っています. トークは電流に比例しているので,このスイングボイスコイルモーターは線形制御を可能にし,単純なオープンループフォースモードまたはエンコーダーまたはホールセンサーと併用して閉ループ位置モードで動作することができます.. 軽量コイル組成は,高周波の二方向運動をサポートし,スキャン,ジッティング,ダイナミックダッピングアプリケーションにとって重要です.ゼロバックレッシュは,出力角度が与えられたコマンドに一貫していることを保証します歯車のない設計では,潤滑と歯車磨きの必要性もなくなり,所有総コストも削減される.システム設計者はこのコンパクトから利益を得ることができます, 簡単に設置し制御できる,大量生産に備えたアクチュエーター. スイングボイスコイルモーターは,定番トルクで連続して,ピークトルクで間歇的に動作できます.設計者に要求の高い作業サイクルに 広い作業窓を提供する.

仕様

適用する

90度ストロークは,このアクチュエータを回転バルブ制御,減圧アクチュエータ,レーザー技術のための鏡定位,回転定位システム,飛行制御アクチュエータに理想的です.半導体には使用されます自動車,工業,航空宇宙産業,および高速で正確な角定位を必要とする試験および測定機器における典型的用途は,光学スイッチ回転,アンテナの配置高周波応答は,アクティブ振動キャンセルとスキャンアプリケーションもサポートします. カスタム電圧,特定のOEMシステムへの統合のために,ストロックとインターフェースオプションが利用できます..

よくある質問

Q1: このモデルの角筋はどのくらいですか?

総ストロックは90度で,小型VARSシリーズの最も広い標準ストロークです. 6度から100度までのカスタムストロックは,ご希望により利用できます.

Q2:モーターは高周波で振動できますか?

低質量移動コイルと直接駆動設計は 高周波双方向振動をサポートし,モーターをスキャニング,ジッティング,アクティブダムピングアプリケーションに適しています.

Q3:エンジンはギアボックスが必要ですか?

いや スウィング・ボイスコイルモーターは 直駆動動動です ギアボックスは不要です

Q4: どんなフィードバックオプションがサポートされていますか?

モーターは,エンコーダー,ホールセンサー,またはアナログ位置センサーで,閉ループ位置付けシステムを構築するために使用できます.フレームは,顧客フィードバック要素の設置スペースを提供します.

Q5:保証期間は何ですか?

標準保証は1年. 統合とドライバー選択の技術サポートは SUPT MOTION エンジニアリングチームによって提供されます.
