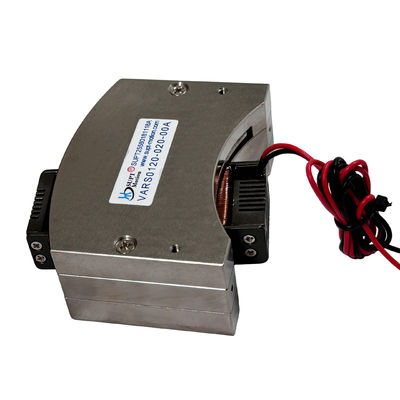

VARS0120 ロータリーボイスコイルモータ 高加速度 ゼロバックラッシ 1.2Nm

製品概要

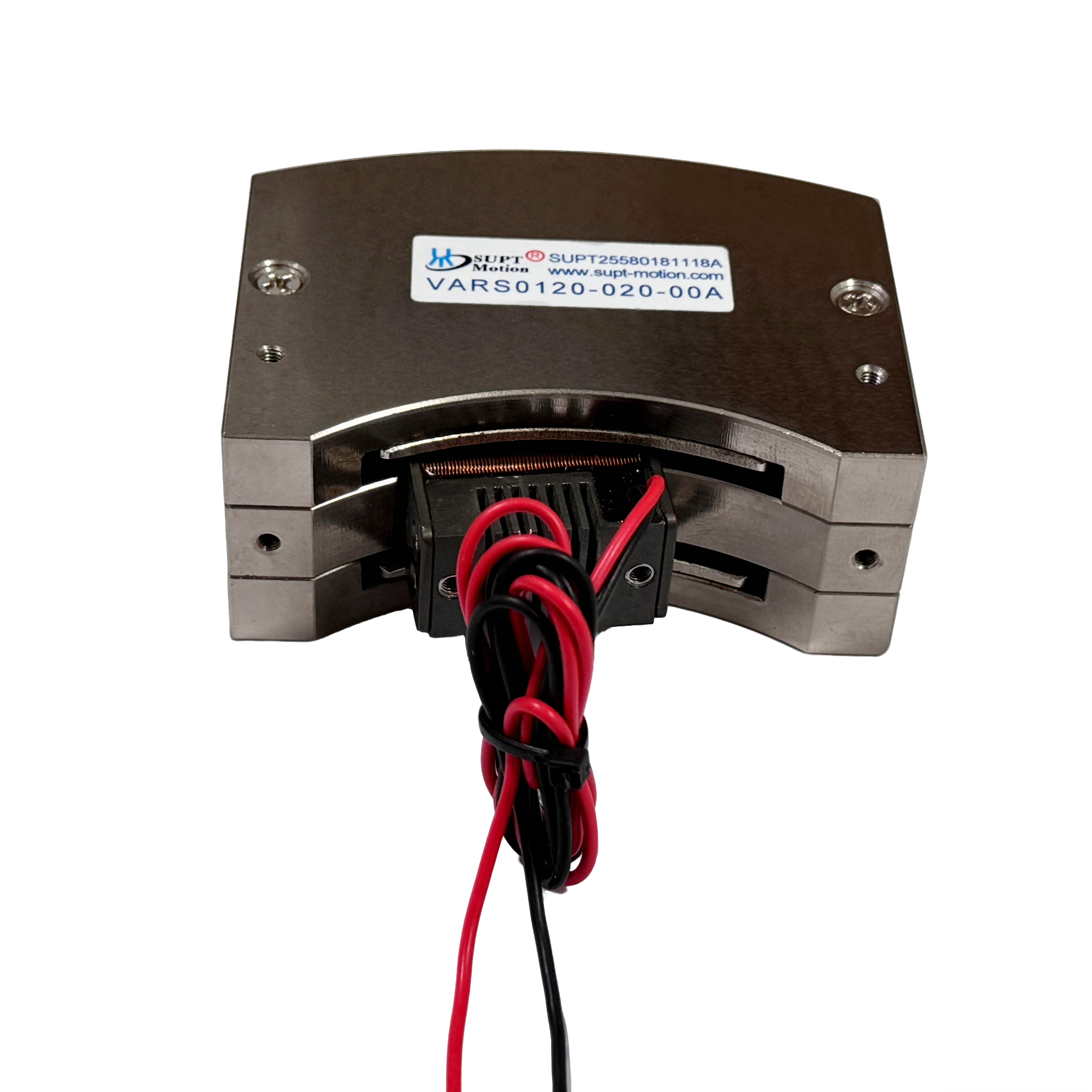

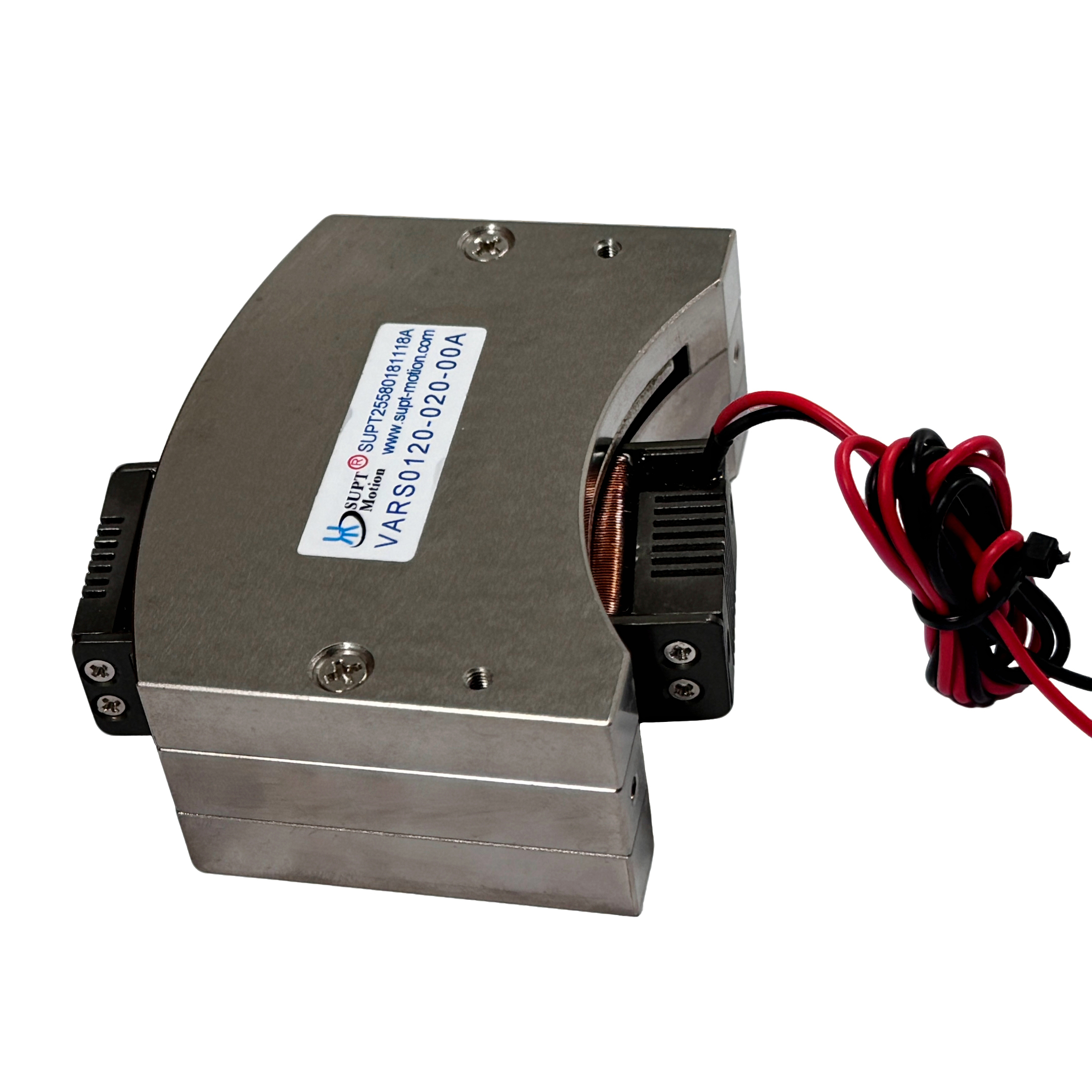

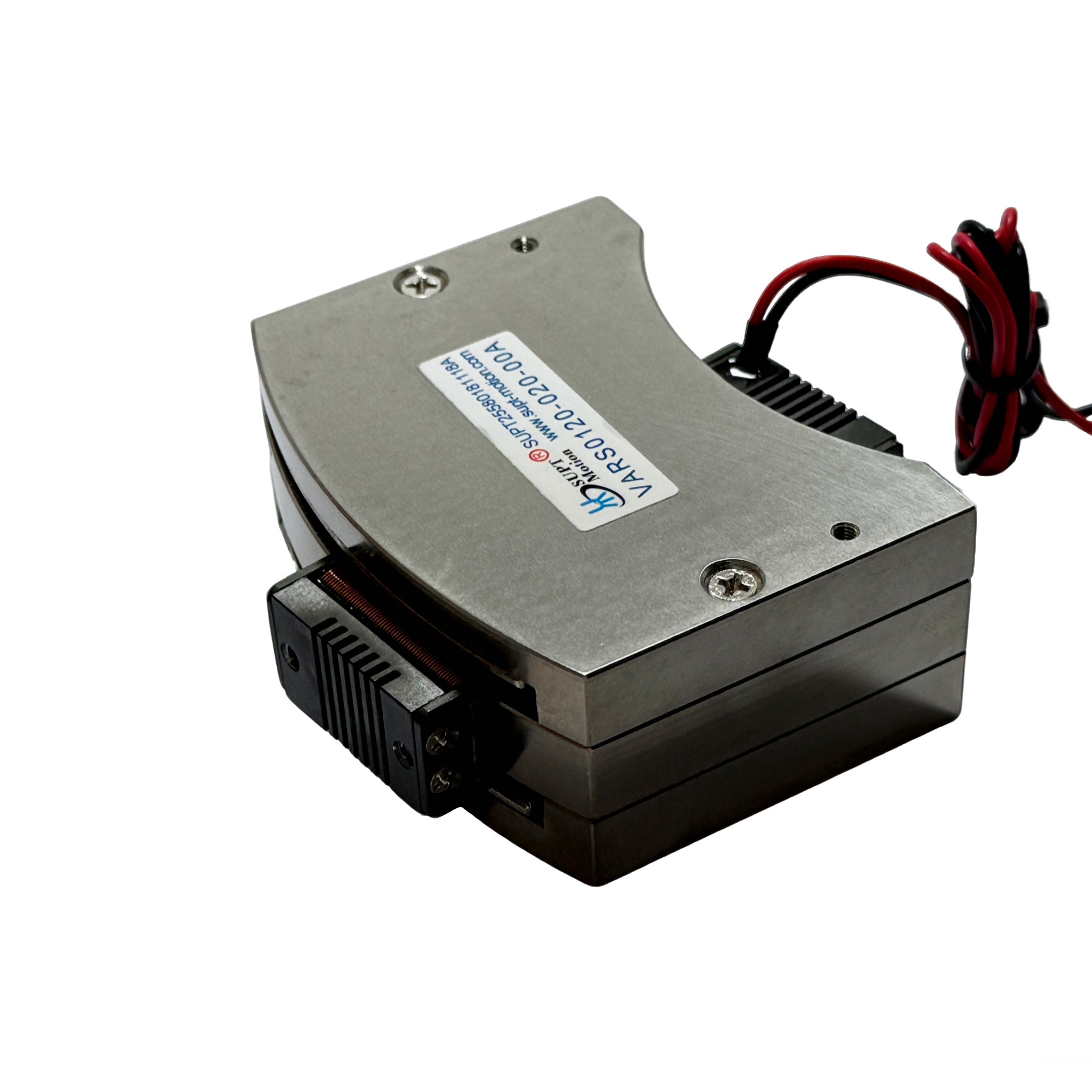

VARS0120-020-00A回転音声コイルモーターは,SUPT MOTION VARSシリーズの高加速振動動動器である.この動体は25°Cでピークトルクを1.2 N·m と 0 の連続トルク.5 N·m 総走行幅20度で,最大駆動電圧は8.4V.
音声コイルの重さはわずか65gで,モーターハウジングの尺度は81 × 73.4 × 32mmです.アクチュエータが数ミリ秒以内にコマンド位置に到達できるようにする直接駆動の音声コイル設計はギアとトランスミッションコンポーネントを排除し,逆反応ゼロ,コギング効果ゼロ,高周波でスムーズな双方向運動をもたらします.
この回転式音声コイルモーターは,攻撃的な点から点への動き,急速な安定化,そして高い繰り返しの必要性,例えばピック・アンド・プレイス・メカニズムを必要とするアプリケーションのために特別に設計されていますシャッタードライブVARS0120-020-00Aはアルミニウム合金製で 定価使用寿命は1万時間コンパクトモーションシステムにサーボグレードのダイナミックパフォーマンスを提供する.

解決策

高速自動化には,高速加速,迅速な安定,機械的なエラーのない正確な繰り返しが可能なアクチュエータが必要です.反響ダイナミックなパフォーマンスを低下させる.VARS0120-020-00Aは,低質量コイルから直接トルクを生成する直接駆動回転音声コイルモーターを使用して,この問題を解決します.
高速加速能力により,ピック・アンド・プレイスとソートする機器のサイクル時間が短くなり,ゼロ・バックレッシュ設計により,動きごとに指示された角度で精確な停止が保証されます.引擎は,コギングトルクがないので精密メカニズムの位置安定性を向上させる. 精密メカニズムの位置安定性を向上させる.
電流とトルクとの線形関係により制御ソフトウェアが簡素化される.標準的なサーボドライブまたは単純な電流増幅器は,動力,速度,位置モードでモーターを動かすことができる.伝統的な回転サーボシステムと比較して部品の数を最小限に抑える.頑丈なアルミフレームと密封コイル組成も,このアクチュエータを粉塵と振動のある産業環境に適しています.

仕様

適用する

高速加速特性は自動組成,半導体処理,試験・検査機器,短サイクル時間が重要な他のアプリケーションに適しています.典型的な用途は,回転式インデックスメカニズムシャッターとゲート駆動装置,ソート・スライド,動的負荷シミュレーション,バルブ操作および飛行制御システムまた,アクチュエータは,高速双方向運動が必要な高周波スキャンとジータリングタスクでもうまく機能します市場には半導体,自動車,産業自動化,航空宇宙が含まれます. OEM統合のためにカスタムストロック,電圧およびマウント構成が提供できます.

よくある質問

Q1: このモーターはどのくらい加速できるの?

65 g の低移動コイル質量と 1.2 N-m のピークトルクが組み合わせられ,非常に高い角加速が得られる.典型的ステップと安定時間はミリ秒範囲にあります.負荷慣性とドライバーの設定に応じて.

Q2:VARS0120-020-00Aの総走行量は?

標準的な全ストロックは20度である.VARSシリーズでは6度から100度までのストローク値が利用可能である.

Q3: モーターは連続振動に使用できますか?

はい.直接駆動設計は,連続トルク指定内での高周波双方向振動をサポートします. これはスキャンとディターリングアプリケーションに適しています.

Q4:どのドライバーが推奨されていますか?

8.4 V と必要なピーク電流を指定した PWM サーボドライバまたは線形電流増幅器が推奨されます. SUPT MOTION は,アプリケーションのためのドライバ選択について助言することができます.

Q5: このモーターは工業用環境に適していますか?

ええ,アルミ合金フレームと堅牢な構造は 産業自動化のために設計されています
