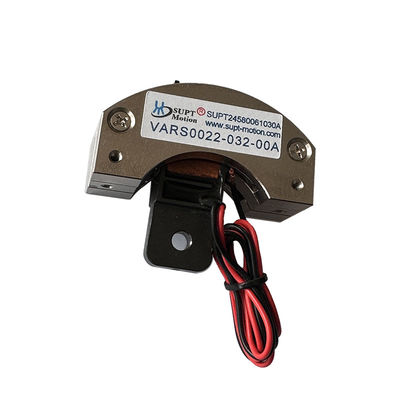

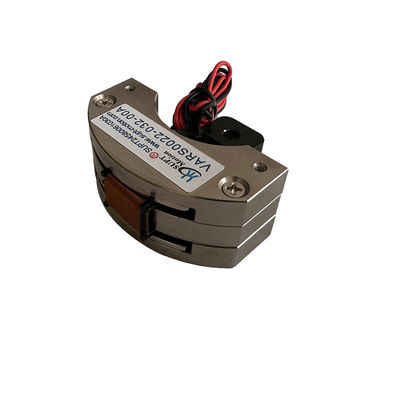

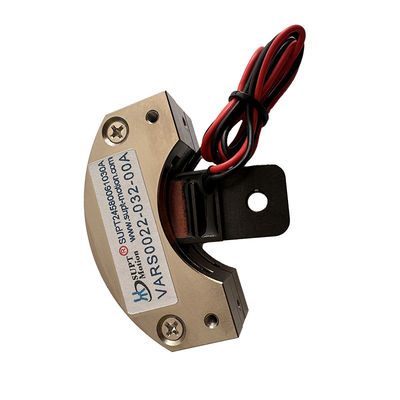

VARS0022 マイクロサイズ回転音声コイルモーター 高安定性 0.22Nm 32degアクチュエータ
商品の詳細
| ピークトルク | 0.22Nm | モーターの種類 | ロータリーボイスコイルモーター（スイングタイプ） |
|---|---|---|---|
| バックEMFコンスタンット | 0.16V/m/s | 最大電圧 | 15.5V |
| コイル重量 | 21.5 G | 寿命 | 10,000時間 |
| トータルストローク | 32度 | 寸法 LxWxH | 60×60×36mm |
| 25℃での連続トルク | 0.12Nm | 材料 | アルミニウム合金 |
| 製品型式 | VARS0022-032-00A | ||
| ハイライト | マイクロサイズの回転音声コイルアクチュエーター,高安定性 コンパクトアングル位置付け,軽量 スイング モーター |
||
製品の説明
製品概要
VARS0022-032-00Aは,SUPT MOTIONによって導入されたコンパクトなスイング型回転音声コイルモーターで,狭い空間での正確な角位置付けのために特別に設計されています.この回転音声コイルモーターは,ピークトークを0で提供します..22 N·mと0.12 N·mの連続トルクで,総走行距離32度で,最大駆動電圧は15.5Vである.
このモーターはわずか60×60×36mmの大きさで,動くコイルがわずか21.5グラムの重さで,このモーターは現在,計器級アプリケーションで使用可能な最も軽い角度制限回転アクチュエータの一つです.直接駆動設計のおかげでローターは電流コマンドに即座に反応し,ギアモーターに共通する逆反応の問題から解放されます.
トークは電流とともに線形的に増加し ブラシ磨きがないため この音声コイルアクチュエータは,1万時間の指定使用寿命を通して 滑らかで繰り返される動きを 提供しますアルミ合金ハウジングは,優れた熱散を保証し,産業環境と実験室の両方でコイルと磁石組成を保護.
解決策
コンパクトな機器の設計者は,光学部品やセンサーの隣に設置できるほど小さい回転型プラットフォームを必要としますが,測定中に角度を維持するのに十分な安定性があります微小ステップモーターは重量を増やすだけでなく,継続的な保持電流を消費し,敏感なペイロードを干渉するコギングリップを生成します.
VARS0022-032-00Aは,内蔵された非常に安定したマイクロアクチュエータを代替として提供しています.コイルは磁場内に直接駆動されるため,モーターは逆反応0と保持トルク0を持っています.低移動質量で十分な高周波の機械共鳴を保証する安定状態の反応を迅速かつ良好に抑制する.保持トルクは電磁的に提供され,維持するには中程度の連続電流のみが必要です.機械式ブレーキを必要とせず,システムに固い角式ロックを実現する.
このソリューションにより エンジニアは わずか3つの部品― 動作装置,電流増幅器,角度センサーを使って 極めて安定した角位置位置回路を構築できます予測可能なトルク常数は調節プロセスを簡素化しますプロジェクトが拡大するにつれ 同じ制御コードが VARS ラックの様々なサイズで再利用できますそして,近代的な光学機器と試験機器の精度要求を満たすことができる,メンテナンスフリーな運動軸.
仕様
| パラメータ | 価値 |
|---|---|
| 製品モデル | VARS0022-032-00A |
| エンジンの種類 | 回転音声コイルモーター (スイング型アクチュエータ) |
| ピークトルク | 0.22 N-m |
| 25 °C の連続トルク | 0.12 N-m |
| 合計 ストローク | 32度 |
| 最大電圧 | 15.5V |
| バックEMF常数 | 0.16 V/m/s |
| コイルの重量 | 21.5g |
| 長さ | 60mm |
| 幅 | 60mm |
| 高さ | 36mm |
| 材料 | アルミ合金 |
| 奉仕 生活 | 10千時間 |
| 保証 | 1 年 |
| 製品モデル | ピークトルク (N-m) |
C についてオントニオストルク 25°C (N-m) で |
合計 ストローク 度数 ( mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | \ | 78 |
適用する
このマイクロサイズの回転音声コイルモーターは,ボードスペースがミリメートルで測定されるアプリケーションに適しています: 光学フィルターホイール,ミニチュアギンバル安定化器,自動焦点支援機構,プリンタヘッド調整機とコンパクトバルブ位置付け機また,半導体処理ツール,実験室自動化,および高い安定性を持つ小さな,クリーンな角ステージを必要とする医療機器で使用されます.
32度の移動はほとんどのセンサーのアライナメントとスイッチメカニズムに必要なスイープをカバーし,ライトコイルは隣接部品を揺さぶらない穏やかな振動を可能にします.ロータリーバルブとダッピングアプリケーションでは,モーターはスムーズなトルク調節を提供しますロータリー位置表示システムでは 限られた角度で正確なインデクサーとして機能しますSUPT MOTIONは,ミニチュアから高トルク工業クラスまでのフレームサイズで同じスイング型音声コイル技術を提供しています.
よくある質問
Q1: VARS0022-032-00Aはどのくらいコンパクトですか?
外部フレームの尺度は60 × 60 × 36mmで,動くコイルの重さはわずか21.5gで,ハンドヘルド機器の内部に設置するのに適しています.オプティックモジュールとコンパクトオートメーション組.
Q2: このモーターを固定した角度で安定させるのは何ですか?
直接駆動の音声コイル設計により高い安定性があります. トークは電流に比例しています. 駆動路に摩擦や反響はありません.低慣性コイルは,制限サイクルや漂流なしで,サーボループをコマンドした角度をしっかりと保持することを可能にする.
Q3: モーターは連続的に振動できますか?
はい.25°C の連続トルク 0.12 N·m の範囲内では,アクチュエータは,スキャン,ダイティング,ポンプの任務のために,連続した二方向振動で動作することができます.寿命を制限するブラシ磨きがない.
Q4: どのフィードバック装置を使うべきですか?
オプティカル・エンコーダー,磁気・エンコーダー,電容センサが出力シャフトに設置され,必要な解像度に応じて,アクチュエータ自体はクリーンな線形装置のように動作します.標準的なサーボチューニング方法が適用されます..
Q5:このモデルではカスタマイズできますか?
はい ストローク角度,駆動電圧,コイル終了,シャフトの詳細とマウントホールは OEMプログラムに適応できます最低注文は1個で,サンプルは通常,3-5日以内に送られます..
