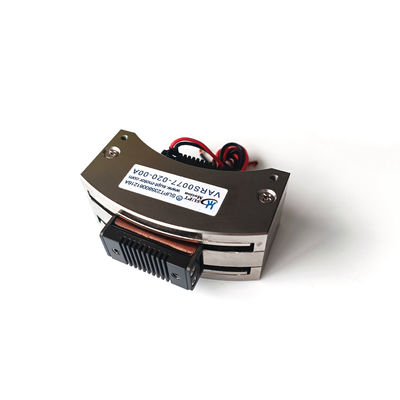

VARS0077 回転音声コイルモーター 高速加速0.77Nm 20度スイングアクチュエータ
商品の詳細
| ピークトルク | 0.77Nm | モーターの種類 | ロータリーボイスコイルモーター（スイングタイプ） |
|---|---|---|---|
| バックEMFコンスタンット | 0.24V/m/s | 最大電圧 | 6.7 V |
| コイル重量 | 66 g | 寿命 | 10,000時間 |
| トータルストローク | 20度 | 寸法 LxWxH | 75×50×30mm |
| 25℃での連続トルク | 0.63Nm | 材料 | アルミニウム合金 |
| 製品型式 | VARS0077-020-00A | ||
| ハイライト | 高速速短ストークスイングモーター,速速応答両方向振動アクチュエータ,低慣性回転コイルモーター |
||
製品の説明
製品概要
VARS0077-020-00AはSUPT MOTIONによって製造された高速加速型スイング型回転音声コイルモーターで,短時間ストロークで非常に高速な角度移動を必要とするアプリケーションに適しています.25°Cで,このスイング型音声コイルモーターはピークモント0.77N·mと連続モント0.63N·mを供給し,総ストロークは20度,最大駆動電圧は6.7Vです.
移動コイルは66グラムの重さで,全体的な寸法は75 × 50 × 30ミリメートルです.直接駆動設計は,コイルが唯一の移動部分であることを意味します.電気入力と機械出力間のブラシ送電システムの遅延の影響を受けることなく,電流の全てのアンペアが直接トルクに変換されます.
このスウィングアクチュエータは 短く速く 繰り返し動作する動作に 設計されています高峰トルクと中程度の質量の組み合わせは,ピック・アンド・プレイスメカニズムを可能にする角加速をもたらします断固としたアルミニウムコーティングは高速運転中に部品の硬さを保証します.
解決策
急速な生産機械は,動作が遅すぎたり,各ステップ後に共鳴するアクチュエータのためにサイクル時間をしばしば失います.ステップパーとギアボックス付きの小型DCモーターは,機械が毎分何回の操作を行うことができるかを制限するコンプライアンスと安定遅延を追加します.
VARS0077-020-00Aは 高加速音声コイルトポロジーの問題を解決します.モーターは攻撃的な電流プロファイルで駆動され,迅速に加速することができます20度ストロークは,デフレクタ鏡,分類フラップ,2つまたは3つの位置の間をシャトルするストレッチャーおよび類似の機械.
機械的減衰がないことは,振動を刺激する反作用もなく,何百万回転で劣化する潤滑部品がないことを意味します.連続運転では,モーターは 0.63 N·m の連続トルク・エンベロープと,アルミフレームを通る短い熱経路は,巻き込み温度を制御します.標準のサーボドライバと簡単に統合できる重複可能でメンテナンスフリーな回転軸.
仕様
| パラメータ | 価値 |
|---|---|
| 製品モデル | VARS0077-020-00A |
| エンジンの種類 | 回転音声コイルモーター (スイング型アクチュエータ) |
| ピークトルク | 0.77 N-m |
| 25 °C の連続トルク | 0.63 N-m |
| 合計 ストローク | 20度 |
| 最大電圧 | 6.7V |
| バックEMF常数 | 0.24V/m/s |
| コイルの重量 | 66g |
| 長さ | 75mm |
| 幅 | 50mm |
| 高さ | 30mm |
| 材料 | アルミ合金 |
| 奉仕 生活 | 10千時間 |
| 保証 | 1 年 |
| 製品モデル | ピークトルク (N-m) |
C についてオントニオストルク 25°C (N-m) で |
合計 ストローク 度数 ( mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | \ | 78 |
適用する
典型的な用途は,レーザー処理における高周波デフレクターミラー,印刷および包装ラインにおける振動要素,高速分類ゲート,測定位置から測定位置へ素早く移動しなければならないフィッダーシャトルと試験探査機このアクチュエータは,半導体,自動車,産業,航空宇宙部門のロータリーバルブおよびダッピングアクチュエータ,ロータリーポジショニングシステム,フライト制御アクチュエータに同等に使用されています..
これらの用途のそれぞれで 20度のストロックは,利用範囲を通してレバー,バネ,鏡を動かすのに十分長です高速加速は,コマンド間のデッドタイムを非常に短くします.. ユニットはまた,振動のキャンセルや振動のキャンセルなどの連続振動の任務でうまく機能します.零反発構造で,機械的な結合の寿命を短くする衝撃と磨きを回避するオーダーメイドストローク制限,コイル電圧,マウントインターフェイスは,オリジナル機器メーカーのために設計できます.
よくある質問
Q1: VARS0077-020-00Aはどのくらい速く動けるの?
66 g のコイルを駆動するピークトルク 0.77 N·m で,アクチュエータは非常に高い角加速を達成します.標準的な短時間動作は,電流モードのサーボドライバで使用すると,ミリ秒間の範囲が低い.
Q2: 合計ストロークは?
標準的な全ストロックは20度である.より小さな移動または定義された中心位置を必要とするアプリケーションのために,機械的な端停止とコントローラベースの角度制限が提供される.
Q3: 連続振動で走れる?
はい.25°C の 0.63 N·m の連続トルク内では,連続した両方向振動が許容されます.これは過熱せずに振動,スキャン,振動抑制の義務をカバーします.
Q4:なぜこのエンジンは反発しないのですか?
コイルは磁場内へ直接出力を駆動するので,設計にはギア,ベルト,コップリングなどが含まれません.したがって,機械的な反響とコッキングトークは,設計によって排除されます.調整によってではなく.
Q5: 配送とサポートの選択肢は?
最低注文量は1個です. サンプルは3〜5営業日,生産注文は15〜25日で出荷されます. SUPT MOTIONは,OEMプロジェクトのためのドライバーユーザーガイドとカスタマイズサービスを提供しています.
