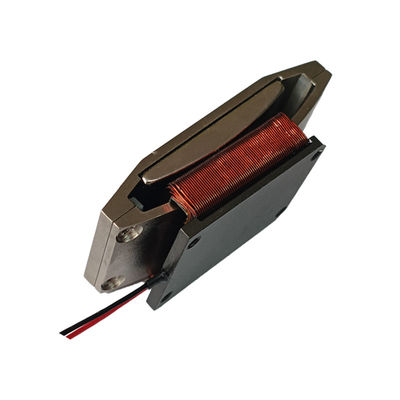

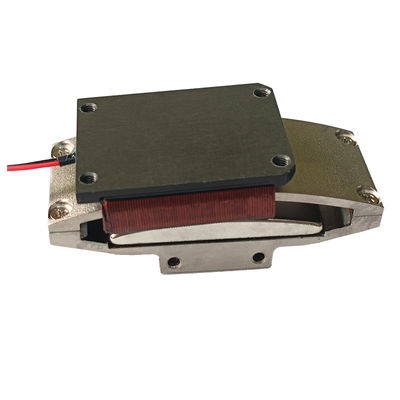

VARS0350 回転音声コイルモーター 高安定性3.5Nm 60度スイングアクチュエータ

製品概要

VARS0350-060-00Aは、SUPT MOTIONが発表したヘビーデューティなスイング型ボイスコイルモーターで、高トルクを必要とする広角位置決めおよび安定化タスクに特化して設計されています。25℃において、このロータリーボイスコイルモーターは、60度という非常に広い総ストローク範囲で、ピークトルク3.5 N・m、連続トルク1.14 N・mを発揮し、最大駆動電圧は25.8 Vです。
可動コイルの重量は115グラムで、アクチュエータ本体の寸法は115 × 65 × 54.5ミリメートルです。VARSシリーズのボイスコイルモーターはすべて同様に、コイルが磁場内で直接移動するため、このデバイスはリニアなトルク-電流関係を持ち、高い出力レベルでもバックラッシやコギング効果がゼロです。
このモデルのボイスコイルモーターは、大型ステアリングミラー、産業用バルブ、ダンピング機構、位置決めガントリーなど、重い負荷を運びながら大角度の動きを必要とする回転システム向けに特別に設計されています。堅牢なアルミニウム構造と大きなベアリング接触面積により、定格トルクの高い安定性が保証され、10,000時間の設計寿命により、連続稼働する機器の総所有コストを低く抑えます。

ソリューション

産業機器における広角回転アクチュエータは、通常、ハーモニックまたはベルト減速機を備えたサーボモーターに依存しています。これらのコンポーネントはトルクを提供しますが、バックラッシ、コンプライアンス、周期的な誤差を導入し、位置決め安定性を低下させ、粉塵の多い環境やサイクルレートの高い環境では頻繁なメンテナンスが必要になります。
VARS0350-060-00Aは、モーターと減速機の組み合わせを、単一のダイレクトドライブエレメントに置き換えます。コイルは印加電流に比例したトルクを瞬時に発生させ、制御ループが60度の全動作範囲でスムーズで非常に安定した動きを実現できるようにします。
ピークトルク3.5 N・m、連続トルク1.14 N・mを備えたこのロータリーアクチュエータは、高慣性負荷を急速に加速させ、外部からの干渉に抵抗して機械的なブレーキなしで安定した位置を維持できます。
その広いストローク能力は、多くのアプリケーションで多回転ギアドライブの必要性を排除し、バックラッシのない磁気カップリングは、バルブメータリング、アンテナポインティング、ミラージンバル制御などのプロセスで双方向繰り返し精度を向上させます。摩耗しやすい伝達部品がないため、このソリューションはダウンタイムを削減し、メンテナンスを簡素化します。これは、工場、車両、航空宇宙試験ベンチで24時間稼働する機器にとって特に重要です。

仕様

アプリケーション

このボイスコイルアクチュエータは、大口径レーザーシステム、望遠鏡ビームガイド、光学追跡マウントのミラー位置アクチュエータとして、また燃料、冷却材、プロセスガスの計量用ロータリーバルブアクチュエータとして使用できます。60度のストロークと高い安定性により、構造振動制御のダンピングアクチュエータ、工作機械の回転位置決めシステム、無人航空機（UAV）の飛行制御アクチュエータとしても適しています。
このボイスコイルモーターは、半導体、自動車、産業、航空宇宙産業で広く使用されており、大角度、高トルク、バックラッシフリーの回転プラットフォームが必要なあらゆる場所で使用できます。定格連続トルク範囲内では、モーターは連続的な振動をサポートし、輪郭走査およびテストに適しています。その堅牢なハウジングは、モバイル設置環境での衝撃や振動に耐えることができます。

よくある質問

Q1: VARS0350-060-00Aはどのような負荷を駆動できますか？

25℃で3.5 N・mのピークトルクと1.14 N・mの連続トルクを備えたこのアクチュエータは、中程度の慣性を持つミラー、バルブ、ガントリーを駆動します。正確な加速は、負荷の慣性とドライバーから利用可能な電流によって異なります。

Q2: このモデルの総ストロークはどのくらいですか？

総ストロークは60度で、VARSシリーズの中で最も広い部類に入ります。より狭い範囲が必要なアプリケーションでは、機械的および電気的な角度制限の両方が利用可能です。

Q3: ホールド位置での高安定性はどのように実現されますか？

安定性は、ダイレクトドライブボイスコイルの原理から得られます。トルクは電流に比例し、摩擦、バックラッシ、コギングがないため、クローズドループコントローラーは、ハンチングなしでストローク内の任意の角度でシャフトを rigidly に保持できます。

Q4: リードタイムとカスタマイズオプションは何ですか？

最小注文数量は1個です。サンプルは3〜5営業日で納品され、量産注文は15〜25日で納品されます。OEM要件に合わせて、カスタムストローク、駆動電圧、シャフト構成、取り付け寸法が利用可能です。
