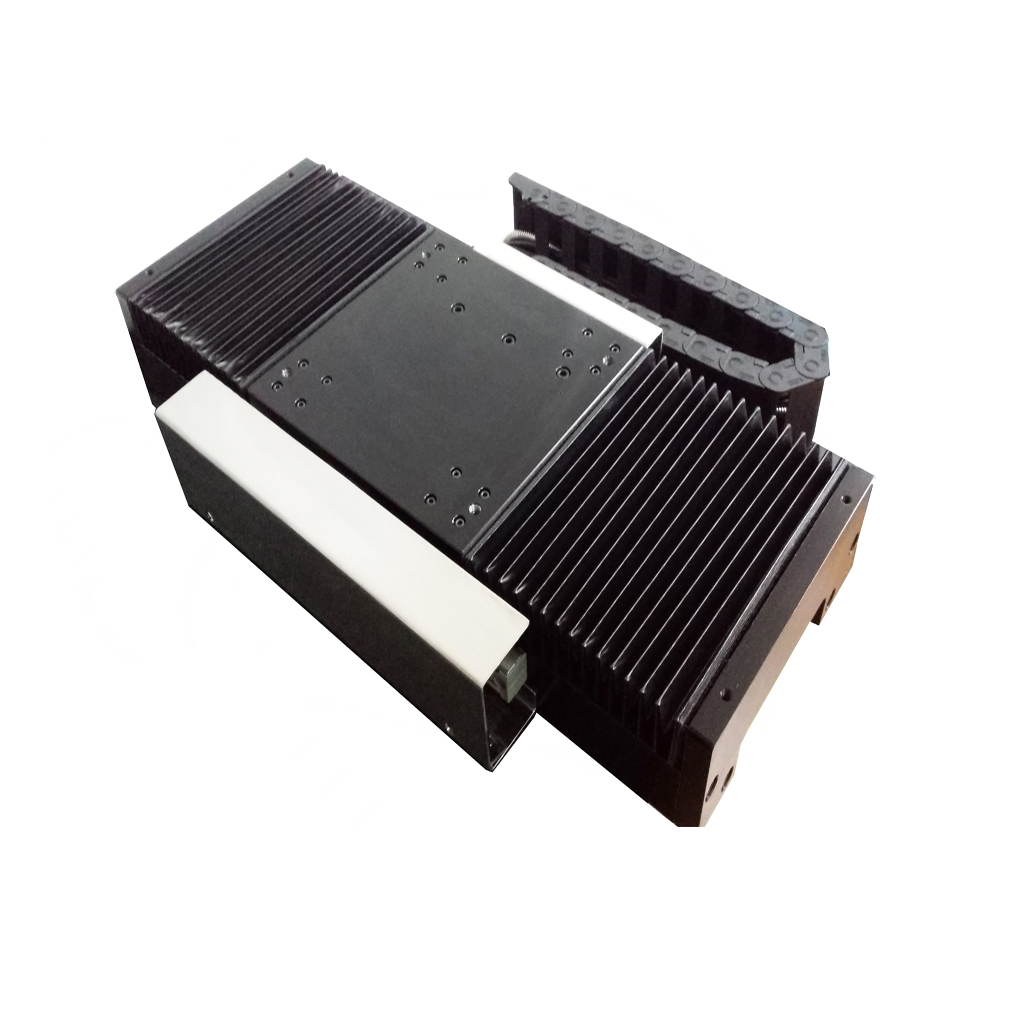

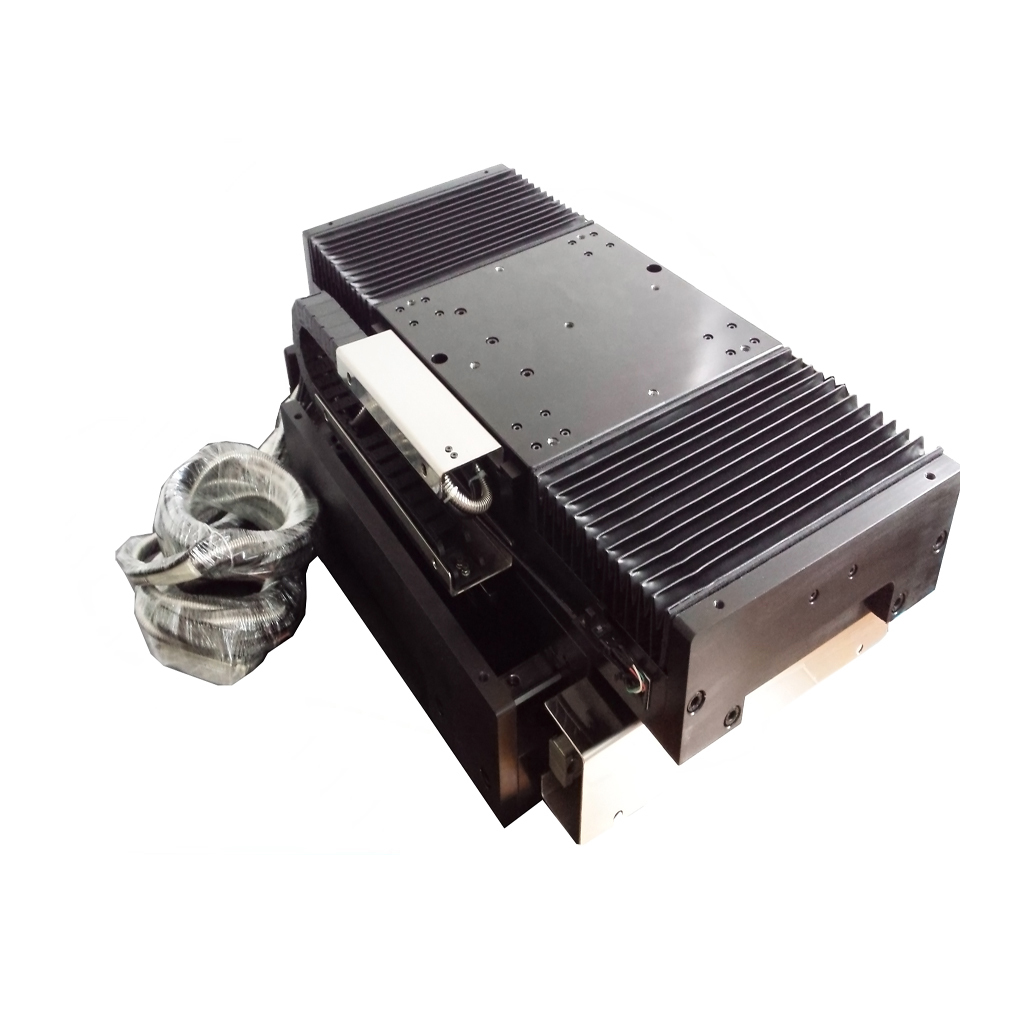

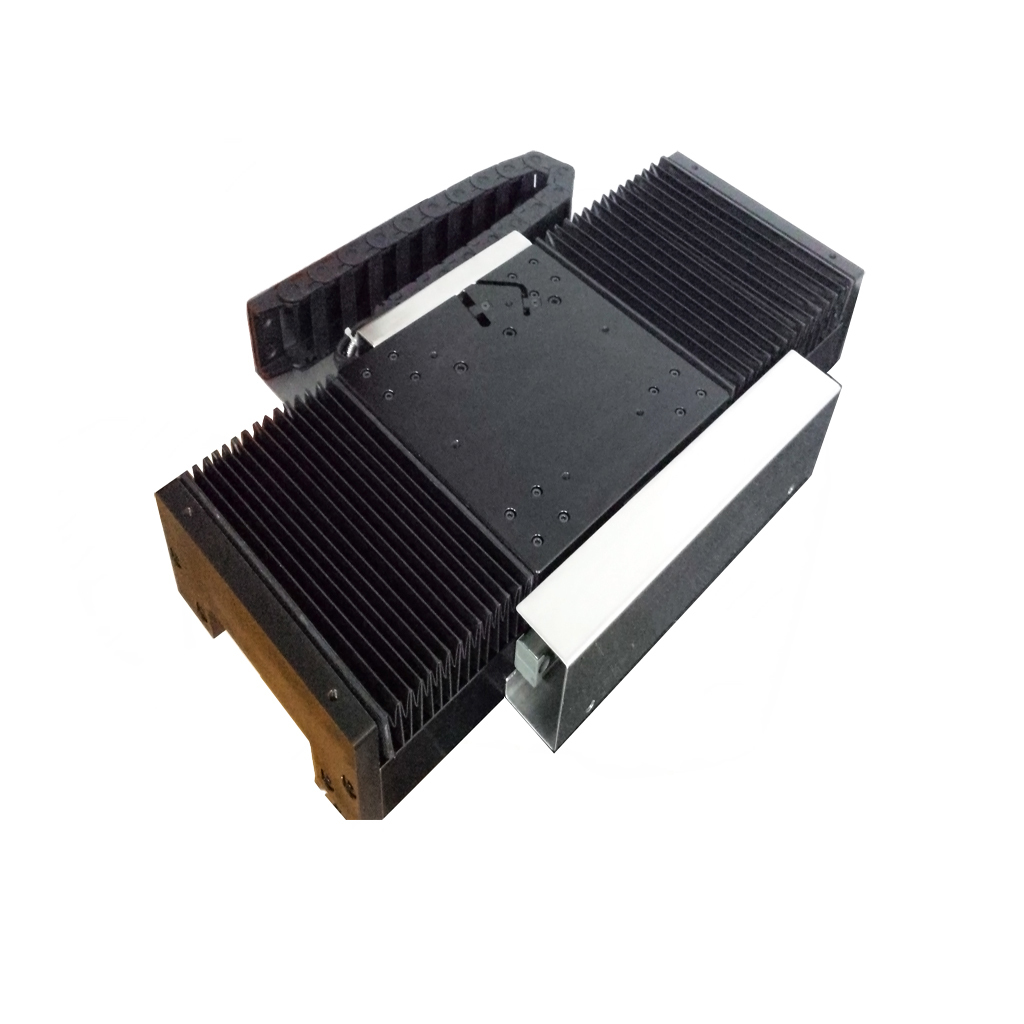

ストローク長をカスタマイズ可能な高推力U字型リニアモータモジュール
商品の詳細
| ピークトルク | 120N | モーターの種類 | リニアモーターモジュール |
|---|---|---|---|
| バックEMFコンスタンット | 17.6V/m/s | ピーク電流(lp) | 4.2A |
| コイル重量 | 0.42kg | 抵抗値(LL)(R) | 9.4 Ω |
| 25℃での連続トルク | 40 n | 材料 | アルミニウム合金 |
| 製品型式 | MLCA-0040-135-00 |
製品の説明
製品概要
SUPT MOTION MLCA-0040-135-00は、MLFAシリーズのステータ（マグネットレール）と互換性があるように設計されたU字型リニアモータアーマチュアです。ピーク推力は 120 N、連続推力は 40 N、ポールピッチは 30 mm、アーマチュア重量は 0.42 kg です。リニアエンコーダと併用することで高精度な位置制御が可能です。
リニアモーターには、高加速、スムーズな推力特性、モジュール設計、自由に延長可能なストローク、静かな動作、メンテナンスフリーの性能など、大きな利点があります。
U字型リニアモーターはコアレス設計を採用し、磁気吸引力やコギングの影響を排除し、バックラッシのないスムーズな動きを実現しました。ステータの磁気レールは無限に接続できるため、理論的にはストロークが無制限になります。このため、長いストローク、高速位置決めが必要な用途に特に適しています。リードスクリュードライブと比較して、リニアモーターは中間変換機構を必要としないため、システム構造が簡素化され、動的応答帯域幅が向上します。
製品の利点
モジュラー設計: 柔軟な構成のための可動コンポーネントと固定コンポーネントの独立した選択
無制限のストローク延長: あらゆるストローク要件に対応する拡張可能な固定コンポーネント
メンテナンスフリーの運用: 機械的磨耗のない非接触ドライブ
高加速n：高推力により高い動的応答性を実現
静かな動作: ギヤ音やリードスクリューのノイズがありません。
キーワード：U字リニアモータ、リニアモータモジュール、モジュラーリニアモータ、ロングストロークリニアプラットフォーム、高推力リニアモータ
仕様
| パラメータ | 価値 |
| ピーク推力 | 120N |
| 連続推力 | 40N |
| ピーク電流 | 4.2A |
| 連続電流 | 1.4A |
| 推力定数 | 30.4 該当なし |
| 逆起電力定数 | 17.6V/m/s |
| ポールピッチ | 30mm |
| ムーバーマス | 0.42kg |
| リニアモーターの性能パラメータ | ||||
| Aシリーズ--MLCA(ダイナミック) MLFA(ステータ) | ||||
| モデル/パー数 | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| ピークフォース(Fp) | N | 60 | 120 | 240 |
| ピーク電流(lp) | アンプ | 4.8 | 4.2 | 4.2 |
| 連続力(Fc) | N | 20 | 40 | 80 |
| 連続電流(lc) | アンプ | 1.6 | 1.4 | 1.4 |
| アクチュエータ定数(DCモータ換算/3p)(Ka) | 北/西 | 5.65 | 7.9 | 11.2 |
| 定推力(LL)(Kf) | 該当なし/アンペア | 15.3 | 30.4 | 60.3 |
| 逆起電力定数(LL)(Kb) | V/m/秒 | 8.8 | 17.6 | 34.8 |
| 電気定数(Te) | MS | 0.3 | 0.3 | 0.3 |
| 抵抗値(LL)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| インダクタンス(LL)(l) | うーん | 1.51 | 3 | 6 |
| 熱伝達率(Rth) | ℃/W | ※3.9 | ※1.9 | **1.3 |
| コイル最高温度(Tmax) | ℃ | 120 | 120 | 120 |
| 磁極ピッチ(2T) | mm | 30 | 30 | 30 |
| 移動体の重量 | Kg | 0.24 | 0.42 | 0.82 |
応用
半導体ウェーハ搬送プラットフォーム
フラットパネルディスプレイ（FPD）検査装置
電子部品の表面実装技術 (SMT) 生産ライン
レーザー切断および彫刻用のXYステージ
物流仕分けおよびマテリアルハンドリングシステム
カスタマイズに関するメモ: この製品は、ストローク長、推力定格、ガイド レール構成のカスタマイズをサポートしており、必要に応じて光学式エンコーダやホール効果センサーと統合できます。
