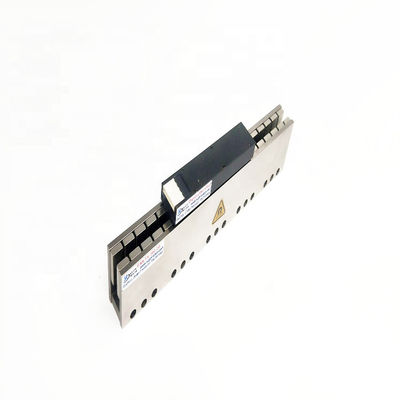

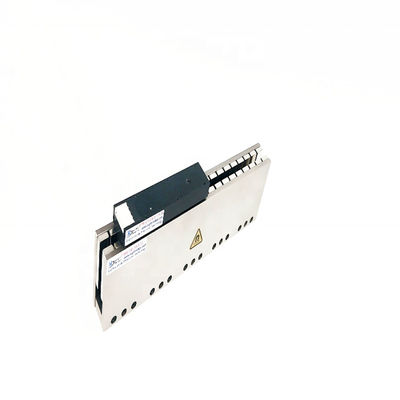

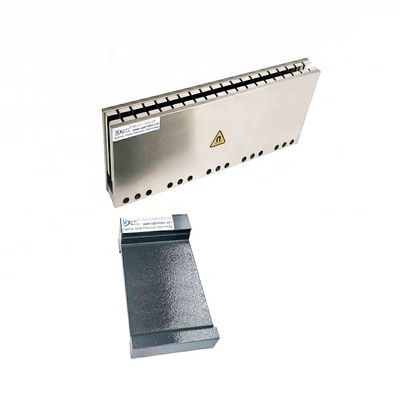

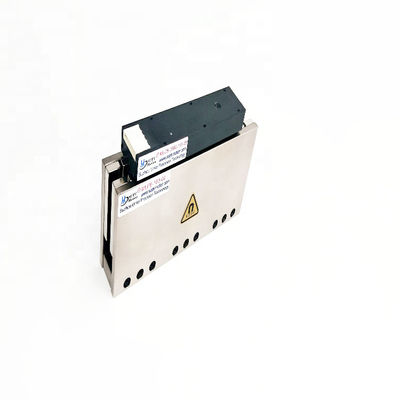

200mm 線形サーボモーター トランスレーションアライナメント 線形ステージモーター 軽量ゼロテープ
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce,ISO9001,CCC |
| モデル番号 | MLCB-0080-135-00 |
| 最小注文数量 | ≥1 |
| 価格 | $320.00 - $410.00/pieces |
| パッケージの詳細 | 永久マグネットモーターのためのカートン/木箱 |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 2000部分/部分每の 月の永久マグネットモーター |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | タイプ | ブラシモーター |
|---|---|---|---|
| 頻度 | 60Hz | 段階 | 3相 |
| 保護する機能 | 完全に閉ざされた | AC電圧 | 30 |
| 効率性 | IE 1 | 最大力 (N) | 240 |
| ピーク電流（Amps） | 4.2 | 永久マグネットモーター（氏） | 0.3 |
| 連続力 (N) | 80 | 連続電流 ((アンプ) | 1.4 |
| ローターの重量 ((kg) | 0.82 | 港 | 上海の永久マグネットモーター |
| ハイライト | 200mm 線形サーボモーター,200mm 線形ステージモーター,線形サーボモーターの変換アライナインメント |
||
製品の説明
200mm 線形変換アライナメント ステージ モーター 軽量 体重ゼロテープ
製品説明
線形滑り台線形モーターは,線形モーターと滑り台を統合した装置である.線形モーターの正確な制御とスライディングプラットフォームのスムーズな動きを組み合わせて,線形運動の正確な位置付けと方向性を達成します以下は,線形滑り台線形モーターの詳細な説明です.
構造と動作原理: 線形滑り台線形モーターは,線形モーターと滑り台からなる.線形モーターは,通常滑り台の下部に位置する.ブラケットの上に位置している線形モーターの動きは,軸に沿って線形運動を生成し,滑り台がその軸で滑りやすいようにします.
構造と動作原理: 線形滑り台線形モーターは,線形モーターと滑り台からなる.線形モーターは,通常滑り台の下部に位置する.ブラケットの上に位置している線形モーターの動きは,軸に沿って線形運動を生成し,滑り台がその軸で滑りやすいようにします.
特徴:
1高精度:線形滑り台線形モーターは,正確な位置付けを必要とするアプリケーションに適した高精度の位置制御能力を備えています.
2滑らかな動き:線形モーターの動きは,滑り平らで連続的な電力を供給し,滑り平面を安定した速度で移動させ,振動と衝撃を軽減します.
3トランスミッション部品がない:線形モーター技術を使用しているため,従来のトランスミッション部品 (ギアやベルトなど) は不要です.輸送過程で機械的損失や振動を回避する.
4素早い反応: 線形モーターは素早い反応の特徴があり,動きのコマンドを短時間で完了することができます.迅速な位置付けと変動速度での動きを必要とするアプリケーションに適しています..
5パーソナライゼーション: 線形スライディングプラットフォームの線形モーターは,軸長,負荷容量,制御システムを含むアプリケーション要件に応じてカスタマイズできます.
線形モーターとは?
線形モーターは電気ですインダクションモーター伝統的な回転運動ではなく,直線で運動を生成します.電動モーターについてローター(回転部分) 内部に回転 スタータ(静的部分) 線形モーターでは,ステーターは開けられ,平らに配置され",ローター"は直線でその横を移動します.線形モーターはしばしば使用します.超伝導性低温に冷却される磁石で 電力消費を減らす
図面: 上: 正常 モーター: ローターがステータの中に回転し,モーター全体が固定されています. 下:線形モーターは,開封され直線に配置された通常の電気モーターのようなものですローターが回転するにつれてステーターを横切ります
線形モーターの働き?
伝統的なDCで電動モーター磁石の固定極 (スタータル) の間を高速に回転する.電流が加わると,磁石の固定極 (スタータル) の間を高速に回転する.インダクションモーター電子磁石は,モーターの端に配置され,モーターの間の中央空間で回転する磁場を生成します.これは,ローター内の電流を"誘導"します.旋回させる.電気自動車DCモーターやACモーターは歯車そして車輪そして回転運動を 直線運動に変換します
| Bシリーズ--MLCB (ダイナミック) MLFB (ステータ) | ||||
| モデル/パー | MLCB-0040-075-00 | MLCB-0080-135-00 | MLCB-0145-255-00 | |
| ピーク力 (Fp) | N | 120 | 240 | 435 |
| ピーク電流 (pp) | アムペア | 4.9 | 4.8 | 4.45 |
| 連続力 (Fc) | N | 40 | 80 | 145 |
| 連続電流 | アムペア | 1.65 | 1.6 | 1.48 |
| アクチュエータ定数 (DCモーター変換/3p) (Ka) | N/W | 8.4 | 12.1 | 16.3 |
| 恒常推力 (L-L) (Kf) | N/Amp | 24.6 | 49.5 | 97.5 |
| バックEMF常数 (L-L) (Kb) | V/m/秒 | 14.2 | 28.6 | 56.3 |
| 電気常数 (Te) | ms | 0.3 | 0.3 | 0.3 |
| 抵抗 (L-L) (R) | @25°CΩ | 5.6 | 11.2 | 23.4 |
| 誘導力 (L-L) (l) | mm | 1.8 | 3.78 | 7.5 |
| 熱伝達係数 (Rth) | °C/W | *3.2 | *1.86 | ゼロだ95 |
| コイル最大温度 (Tmax) | °C | 120 | 120 | 120 |
| マグネット・ポールピッチ ((2T) | mm | 30 | 30 | 30 |
| 移動機重量 | キロ | 0.28 | 0.49 | 0.97 |
適用分野:
1半導体製造: 半導体生産における精密位置付けと運動制御に使用される.
2光学および顕微鏡システム: 高解像度の画像撮影のためのレンズ,サンプルボックス,検出器の位置を特定するために光学機器で使用される.
3生物医学研究: 細胞培養や微注射などの生物医学実験におけるサンプル位置付けと移動に使用される.
4精密加工:レーザー切削,エッチング,マイクロ加工などの高精密加工機器に使用されます.
5自動化およびロボット工学: 自動化生産ラインおよびロボットシステムにおける材料処理および作業部品の組み立てに使用されます.
簡単に言うと,線形滑り台の線形モーターは,線形モーターの制御優位性と滑り台のスムーズな動きを組み合わせます.高精度の線形運動制御アプリケーションに適している.
1半導体製造: 半導体生産における精密位置付けと運動制御に使用される.
2光学および顕微鏡システム: 高解像度の画像撮影のためのレンズ,サンプルボックス,検出器の位置を特定するために光学機器で使用される.
3生物医学研究: 細胞培養や微注射などの生物医学実験におけるサンプル位置付けと移動に使用される.
4精密加工:レーザー切削,エッチング,マイクロ加工などの高精密加工機器に使用されます.
5自動化およびロボット工学: 自動化生産ラインおよびロボットシステムにおける材料処理および作業部品の組み立てに使用されます.
簡単に言うと,線形滑り台の線形モーターは,線形モーターの制御優位性と滑り台のスムーズな動きを組み合わせます.高精度の線形運動制御アプリケーションに適している.
私たちのサービス
オーダーメイドのデザインを手伝うのは嬉しいです.
梱包 と 輸送
主港:上海/深??/広州 または必要に応じて
配送時間:通常は20日以内に商品が準備できます.
エクスプレス会社:DHL,TNT,UPS,FEDEXなど
