高精密性コアレスフラットボイスコイルモーターブラシ マイクロ機械ツール産業用
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| モデル番号 | VCAP0020-0068-00A |
| 最小注文数量 | 1pcs |
| 価格 | $158 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個,5日 20個以上 交渉可能 |
| 支払条件 | T/T |
| 供給の能力 | 交渉される |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| アクチュエーション方法 | 音声コイル | 保護する機能 | 完全に閉ざされた |
|---|---|---|---|
| 連続力 | 5.5N | 電圧 | 8.2V |
| 合計 ストローク | 6.8mm | ピークフォース | 20N |
| 長さ | 39mm | サイズ | 50mm |
| 騒音レベル | 低い | 製品モデル | VCAP0020-0068-00A |
| 位置のフィードバック | 電位差計 | 重さ | 0.5KG |
| 換算 | ブラシ | ||
| ハイライト | フラットボイスコイルモーターブラシ,高精度音声コイルモーターブラシ |
||
製品の説明
製品説明:
フラットボイスコイルモーターは,同じサイズで直角ボイスコイルモーターよりも平坦な形と短いストロークを持っていますが,より低い高度の表面の利点があります.500Nの推力と25mmのストローク半導体およびマイクロ機械工具産業に販売されている.
フラットボイスコイルモーターは,マイクロ機械産業で使用されています.
複数の座標の位置付け段階:機械加工では,作業部品は複数の座標で位置付けおよび処理する必要があります.音声コイルモーターは,多座標定位プラットフォームの駆動装置として使用できます複雑な部品の加工ニーズを満たすために高精度で高速な動き制御を提供します.
CNC機械ツールは,機械ツールの位置付け精度と配給速度を向上させるための機械補給システムで,機械加工の精度と効率を向上させる.
精密研磨・磨き設備:精密研磨・磨き過程では,作業物の精密な動き制御が必要です.音声コイルモーターは,磨きと磨きの精度と品質を確保するために高精度の線形運動を提供することができます.
特徴:
アクチュエータコイルは軽量で 応答時間が短く 周波数が高い
短いストローク,コンパクトな構造.
ストローク 1mm-25mm
最大推力 1N-300N
一般的に x-y軸の動き段階に使用される.
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

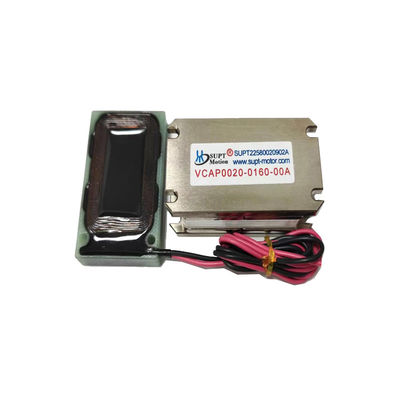

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

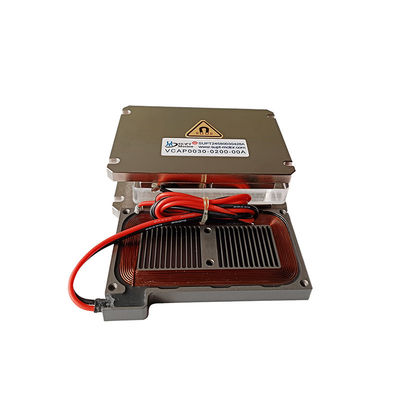

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
応用:
| 音声コイルモーターの主な用途: |
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
| 2フィールドでのバルブ操作:型式計量バルブ,圧力試験システム,気圧バルブ化学注入システム. |
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
| 4振動システム 振動テーブル 振動プラットフォーム |
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
| 6航空技術:飛行制御システム パイロットフィードバックシステム |
| 7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
フラットプレートボイスコイルモーターは,光学機器,半導体生産機器,精密測定機器などのさまざまな高精度機器を駆動するために広く使用されています.このアプリケーションでは機材の処理精度と生産性を確保するために,高精度な移動制御と高速な応答速度を提供します.自動制御の分野ロボット,自動化機器,自動化生産ラインなどの様々な自動化機器の正確な制御を実現するためにも使用されています.
