高精度コアレスミニフラット線形音声コイルモーター
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| モデル番号 | VCAPシリーズ |
| 最小注文数量 | 2PCS |
| 価格 | $158 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個,5日 20個以上 交渉可能 |
| 支払条件 | T/T |
| 供給の能力 | 交渉する |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| フォース出力 | 500Nまで | ポイント | 小型電動機 |
|---|---|---|---|
| 港 | 上海 | モデル番号 | VCAP0020-0068-00A |
| ピークフォース | 20N | 合計 ストローク | 6.8mm |
| 連続力 | 5.3N | 最大電圧 | 8.2V |
| 長さ (mm) | 39 | 保護する機能 | 完全に閉ざされた |
| 速度 (RPM) | 変速 | ||
| ハイライト | 高精度線形音声コイルモーター,核のない線形音声コイルモーター,ミニ線形音声コイルモーター |
||
製品の説明
製品説明:
平面型音声コイルモーターシリーズは,同じサイズで直角型モーターシリーズよりも短いストロークを持っていますが,より低い高度の表面の利点があります.推力は500Nまで,ストロックは20mmまで.
平面型シリーズは,短距離 X-Y モーションを生成するのに理想的で,主に半導体およびマイクロ機械工具産業に販売されています.
平面線形音声コイルモーターは,高度な位置付け精度,迅速な応答,摩擦無さ,コンパクトな構造,軽量性,制御の容易さなどの利点が特徴です.微加工の精度と効率を効果的に向上させる.
ミニチュア機械工業用用の平面線形音声コイルモーター:
マイクロ加工プロセスでは,平面線形音声コイルモーターを使用して,ツールまたは作業部品のフィード軸を動かし,微米未満のフィード制御を達成することができます.
例えば,マイクロホール加工,マイクロエグライブまたは表面質感生成では,平面線形音声コイルモーターは,加工エラーを避けるために安定した線形運動を提供します.
マイクロ加工では,平面線形音声コイルモーターの高速応答能力が,高精度振動によって,ツールまたは作業部品の位置をリアルタイムで調整するために使用されます.振動を積極的に補償し,安定した加工を保証する.
ショートストロックX-Y軸の動きを通したフラットボイスコイルモーターは,主要な運動軸として使用され,複雑な空間軌跡加工のための作業部件またはツールを駆動することができます.
フラット線形音声コイルモーターは,微小機械ツールの組み立て作業に使用され,精密な線形運動を通じて小さな部品の配列と組み立てを完了することができます.
マイクロ機械ツールは,頻繁にツールを交換したり,作業部品の位置を調整したりする必要があります.フラットボイスコイルモーターの高ダイナミック性能は,迅速に位置切り替えを達成し,機器の加工効率を改善することができます.
特徴:
フラット型音声コイル 軽量で,応答時間が短く,周波数が高く,ストロークが短く,構造がコンパクトです.
1mmから20mm
最大推力 1N-500N
一般的に x-y軸の動き段階に使用される.
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

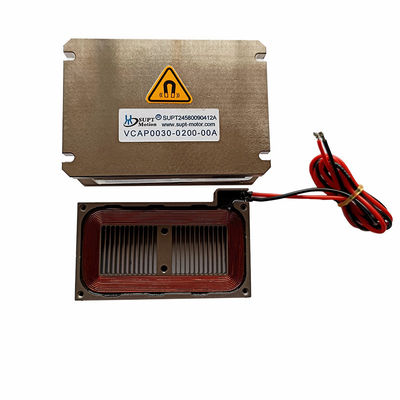

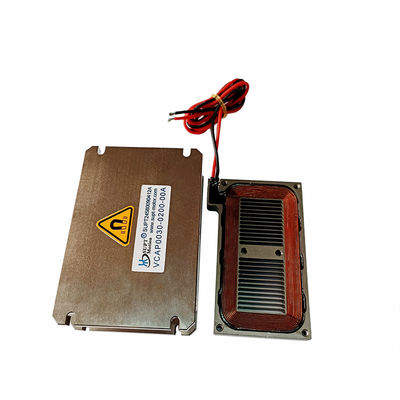

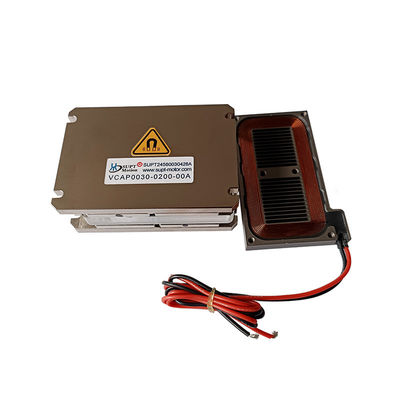

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
適用:
| 音声コイルモーターの主な用途: |
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
| 2フィールドでのバルブ操作:型式計量バルブ,圧力試験システム,気圧バルブ化学注入システム. |
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
| 4振動システム 振動テーブル 振動プラットフォーム |
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
| 6航空技術:飛行制御システム パイロットフィードバックシステム |
| 7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
|
8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
