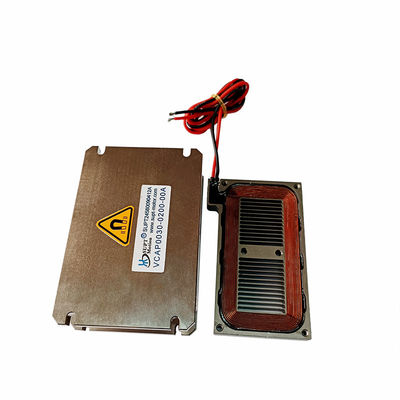

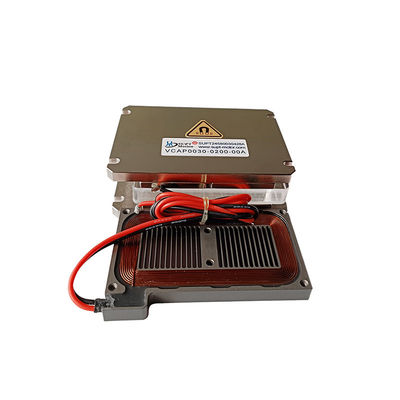

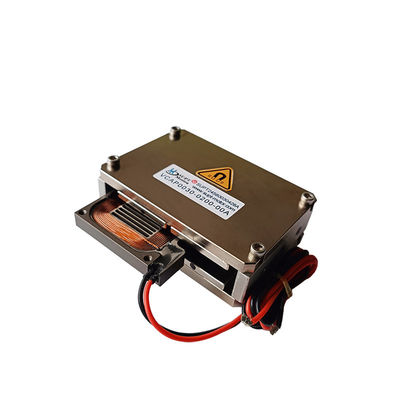

74mm 幅 高速振動式平面線形音声コイルモーター 機械用機械機械用 連続力12.3N
| Place of Origin | China,Suzhou |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| 価格 | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| ハイライト | 74mm線形音声コイルモーター,12.3N 線形音声コイルモーター |
||
製品の説明
製品説明:
精密製造の分野で振動平面線形音声コイルモーター,CNC機械ツールのパフォーマンスは,加工精度に直接影響します.効率性や複雑な部品の実現能力マイクロンやナノスケール加工の需要が増加するにつれて,従来の駆動技術が 徐々に反応速度の欠如を明らかにしましたメカニカル・トランスミッション・チェーンの誤差の蓄積等が制限されている.高周波応答によりマイクロ秒ダイナミック応答とナノメートルの位置位置精度を認識できる接触のない力伝達,高い動力学的精度,その他の特性.
マイクロ製造では,光学模具彫り,チップ包装の掘削,機械工具は マイクロン未満の重複可能な位置付け精度を達成する必要があります.振動 平面線形音声コイルモーター 直接駆動モードでモーターと作業台を直接結合する格子尺度またはレーザー干渉計の閉ループフィードバックにより,位置誤差を ± 0.1μm以内に制御することができる.
切断が難しい材料 (例えばチタン合金,セラミック) の加工では,継続的な切断による高温および磨損に易くなります.振動平面線形音声コイルモーターは,高周波の振動を通してツールまたは作業部件を駆動することができます連続切削を間隔切削モードに変更する.
CNC 機械ツールは高速で動くと,機械構造は慣性力によって変形し,加工エラーが発生します.振動する平面線形音声コイルモーターは,高い帯域幅の特性により,機械ツールのアクティブ振動抑制システムに統合することができます..
特徴:
フラット型音声コイル モーター化されたサブコイルは軽量で,応答時間が短く,周波数が高い.
短走でコンパクトな構造です
ストローク 1mm-20mm
最大推力:1N~300N
一般的に x-y軸の動き段階に使用される.
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
応用:
フラット・ラインア・ボイス・コイル・モーターの主な用途:
1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学
2マイクロ機械産業:給水システム,マイクロドリリング,精密スタンプリング
3振動システム:振動テーブル,振動プラットフォーム
4自動化産業:レーザー機器,配送業者,試験機器,繊維機械
