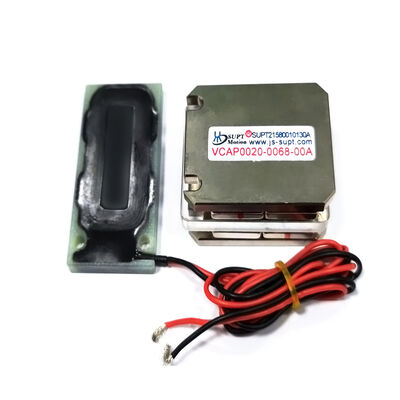

半導体試験機器のための20N超薄精密マイクロフラット音声コイルモーター
商品の詳細
| フォース出力 | 500Nまで | アイテム | マイクロ電気モーター |
|---|---|---|---|
| ポート | 上海 | モデル番号 | VCAP0020-0068-00A |
| ピーク力 | 20N | トータルストローク | 6.8mm |
| 連続力 | 5.3N | 最大電圧 | 8.2V |
| 長さ（mm） | 39 | 支払い条件 | 完全密閉 |
| 速度（rpm） | 高速 |
製品の説明
製品説明:
SUPT VCAP0020-0068-00Aは、スペースが極めて限られた超小型精密モーションシステム専用に設計された高性能フラットボイスコイルモーターです。この超薄型アクチュエータは、25℃で20Nのピーク推力と5.5Nの連続推力を、総ストローク6.8mmで提供し、ショートストローク・高精度位置決めタスクの要求を満たします。わずか21.5mmの超薄型プロファイルにより、マイクロデバイス、半導体プローブ、医療機器、光学フォーカスシステムにシームレスに統合され、性能を損なうことはありません。フラットボイスコイルモーターは、スムーズでバックラッシのない動き、高速応答、ゼロバックラッシを実現し、サブミクロン位置決め精度を必要とするアプリケーションに最適です。最大電圧8.2V、逆起電力定数4.4V/m/sにより、長時間の動作でも安定した効率的なパフォーマンスを発揮します。39×50×21.5mmのコンパクトな寸法は、狭いスペースへの取り付けを容易にし、堅牢な構造は高い信頼性と長寿命を保証します。このモデルは、マイクロアセンブリロボット、レンズオートフォーカスシステム、マイクロバルブ制御、精密計量ポンプ、小型半導体試験装置に広く使用されています。
特徴:
フラットタイプボイスコイルモーターサブコイルは軽量で、応答時間が短く、高周波です。ショートストロークとコンパクトな構造。
トラベルと高さのバランス: 高さわずか22.5mmの16mmミディアムトラベル設計により、限られたスペース内でより長い可動範囲を実現します。
低電圧互換性: 最大電圧27.6Vで設計されており、主流の産業用電源システムと互換性があり、追加のブーストモジュールは不要です。
寸法互換性: アスペクト比59×50mmで、XY軸プラットフォームへのアレイ型設置に適しており、機器レイアウトを簡素化します。
製品パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

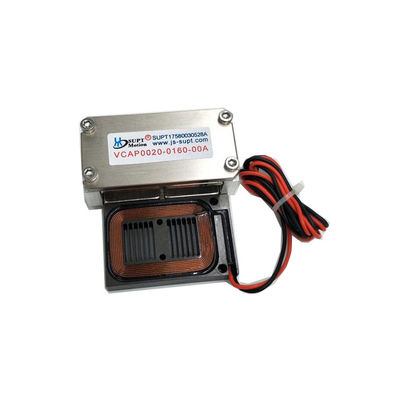

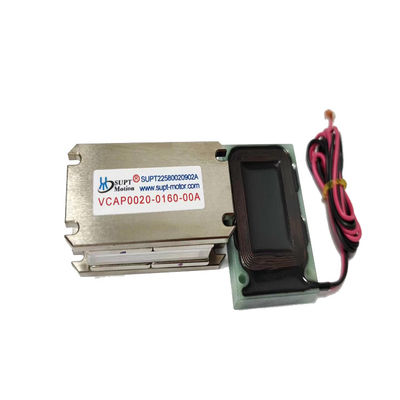

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| パラメータ | 値 | パラメータ | 値 |
| モデル | VCAP0020-0068-00A | ピーク推力 | 20N |
| 連続推力 (25℃) | 5.5N | 総ストローク | 6.8mm |
| 最大電圧 | 8.2V | 逆起電力定数 | 4.4V/m/s |
| 長さ | 39mm | 幅 | 50mm |
| 高さ | 21.5mm | 動作温度 | -10～60℃ |
用途:
| ボイスコイルモーターの主な用途: |
| 1.半導体産業:配線、切断、穴あけ、搬送システム、溶接、ロボット工学。 |
| 2.フィールドバルブ操作:タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 |
| 3.マイクロマシン産業:送りシステム、マイクロドリル、精密スタンピング。 |
| 4.振動システム:シェーキングテーブル、振動プラットフォーム。 |
| 5.医療分野:マイクロインジェクションシステム、呼吸器、試験装置。 |
| 6.航空宇宙技術:飛行制御システム、パイロットフィードバックシステム。 |
| 7.商業用途分野:コンピュータ冷却ポンプ、ミニチュアカメラオート フォーカスシステム。 |
|
8.自動化産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
マイクロ光学検査装置におけるレンズのフォーカス。
半導体チップ用マイクロプローブステーション。
医療用マイクロポンプバルブ駆動システム。
電子部品用マイクロアセンブリロボット。
