高精度16mmストロークフラットボイスコイルモーター
商品の詳細
| 保証 | 3ヶ月～1年 | 使用法 | ボート、車、電気自転車、ホーム・アプライアンス、UAVの3D印刷、顕微鏡、ロボット、医学の換気装置、光学プロジェクト |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 工事 | 永久磁石 | 転流 | ブラシ |
| 支払い条件 | 完全密閉 | 速度（rpm） | 変速 |
| 製品名 | 線形ボイス・コイル・モーター | 定格電圧 | 4.4V |
| ピーク力 | 20N | 連続力 | 5.3N |
| ポート | 上海港 | 脳卒中 | 16mm |
製品の説明
製品説明

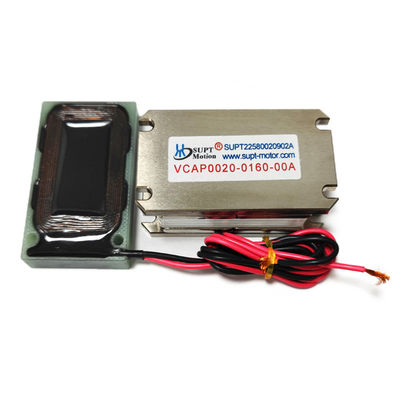

SUPT VCAP0020-0160-00Aは、中程度のストロークを持つ精密モーションコントロールアプリケーション向けに特別に設計された高効率フラットボイスコイルモーターです。ピーク推力20N、連続推力5.3N、総ストローク16mmを実現し、ストローク距離と動的応答のバランスが取れており、産業オートメーションや光学機器に最適です。厚さわずか22.5mmのこのフラットボイスコイルモーターは、スリムなXY軸位置決めプラットフォーム、フラットパネルディスプレイ検査装置、レーザー加工装置に最適です。高性能磁気回路により、コギング効果のないスムーズで低ノイズの力出力を保証し、最大500Hzの高周波往復運動をサポートします。59×50×22.5mmのフォームファクタは、アレイマウントとマルチ軸同期をサポートし、機器の統合を大幅に向上させます。このフラットボイスコイルモーターは、最大動作電圧27.6Vで、優れた熱安定性と低発熱性を備えており、連続動作で安定した性能を保証します。逆起電力定数4.4V/m/sにより、信頼性の高い速度と位置制御を提供します。このモデルのフラットボイスコイルモーターは、FPDテスト、光学スキャン、デジタルイメージングシステム、精密位置決めステージ、小型自動化モジュールで広く使用されています。
用途:
1.フラットパネルディスプレイピクセル検査装置用XYプラットフォーム
2.電子ラベルプリンター用精密位置決めシステム
3.コンパクトレーザー彫刻機用モーションコントロール
4.光学選別装置用レンズ移動機構
技術パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| パラメータ | 値 | パラメータ | 値 |
| モデル | VCAP0020-0160-00A | ピーク推力 | 20N |
| 連続推力 (25℃) | 5.3N | 総ストローク | 16mm |
| 最大電圧 | 27.6V | 逆起電力定数 | 4.4V/m/s |
| 長さ | 59mm | 幅 | 50mm |
| 高さ | 22.5mm | 絶縁クラス | クラスB |
詳細画像
認証
当社
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion)は、ボイスコイルアクチュエータリニアモーターおよびリニアモータープラットフォームの提供に特化したエンジニアリングおよび製造会社です。SUPT Motionは、標準的な流通製品と、中・高量カスタムOEMソリューションの両方を提供します。主な製品は、ボイスコイルベースのリニアおよびロータリーアクチュエータ、およびブラシレス永久磁石タイプの線形モーターです。
同社は強力な研究開発能力と完璧なアフターサービスシステムを備えています。SUPT Motionは、顧客の特定の要件に応じて、ボイスコイルモーター、リニアモーター、およびあらゆる種類の線形運動プラットフォームを設計・製造できます。長年の経験を持つ当社の国際的なエンジニアリングおよび製造スタッフは、アジア、北米、ヨーロッパ、および世界のさまざまな地域のボイスコイルモーターおよび線形モーターの顧客およびディーラーに、最も先進的な技術と最高の品質の製品を提供できます。
当社は、蘇州の製造センターを拠点とすることで、お客様の大規模OEM生産要件に対してコスト効率の高いソリューションを提供できます。技術の向上に努め、品質の完璧を目指します。SUPT Motionの「高品質は私たちの追求、顧客満足は私たちのコミットメント」という信条を遵守します。厳格な品質部門と生産部門により、高品質で安価な製品モーターがよりコスト効率よく顧客にサービスを提供できるようになり、強力な競争力を備えています。
よくある質問
1.あなたはメーカーですか？
回答:はい、私たちは工場であり、100%メーカーです。
2.見積もりはどうすれば入手できますか？
回答:仕様、数量、梱包要件などの製品の詳細要件を提供してください。
3.いつ入手できますか？
回答:通常、サンプルには7〜10営業日かかります。
量産には12〜18営業日かかります。
数量によって異なります。
4.サンプルに応じて製造できますか？
回答:はい、サンプルまたは技術図面に基づいて製造できます。
5.支払い条件は何ですか？
回答:T/T 50%をデポジットとして、残りの50%は出荷前に支払われます。残高を支払う前に、製品とパッケージの写真をお見せします。
6.配送条件は何ですか？
回答:EXW、FOB。
私たちのサービス
サービス:
A.技術指標と仕様はカスタマイズ可能です。
B.無料サンプル、着払い。C.満足のいくアフターサービス。
D.柔軟なMOQ。
なぜ私たちを選ぶのか:
A.100%メーカー。
B.豊富な生産経験。
C.先進的な機械。
D.厳格な品質管理システム。
