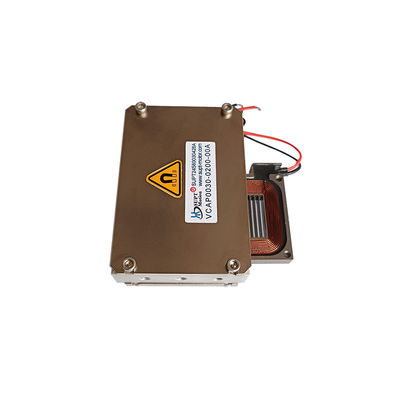

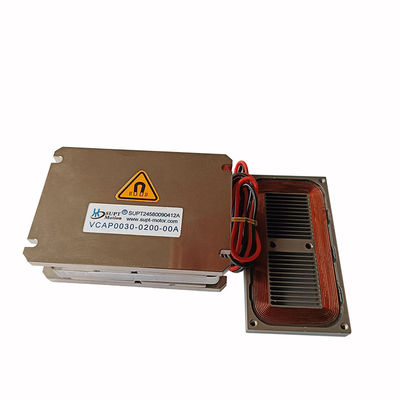

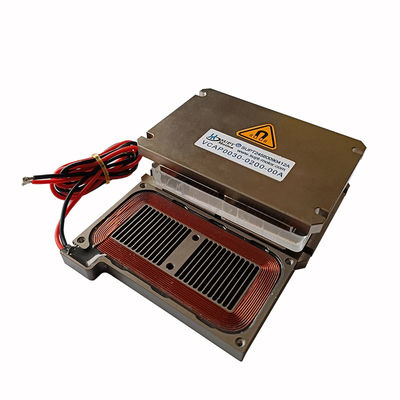

30N高推力フラットボイスコイルモーターは精密加工に適しています
商品の詳細
| 作動方法 | ボイスコイル | 支払い条件 | 完全密閉 |
|---|---|---|---|
| 連続力 | 12.3N | 電圧 | 24.3V |
| トータルストローク | 20mm | ピーク力 | 30N |
| 長さ | 80mm | サイズ | 74mm |
| 騒音レベル | 低い | 製品型式 | VCAP0030-0200-00A |
| フィードバックの位置 | 電位差計 | 転流 | ブラシ |
製品の説明
製品説明:
SUPTMOTION VCAP0030-0200-00Aは、高推力、長ストロークの精密アクチュエーション用に特別に設計されたヘビーデューティフラットボイスコイルモーターです。ピーク推力30N、連続推力12.3N、超長ストローク20mmを実現し、半導体製造、精密機械加工、自動組立システムに最適です。堅牢な機械構造と高性能磁気回路設計により、このアクチュエータは優れた位置決め安定性、高速ダイナミック応答、ゼロバックラッシュを提供します。80×74×25mmの工業標準寸法は、標準機器インターフェースとの互換性を保証し、機械設計および設置プロセスを簡素化します。最大電圧24.3V、逆起電力定数10.5V/m/sで動作し、高いエネルギー効率と低消費電力を実現します。優れた放熱性、低い熱抵抗を備え、連続ヘビーデューティ動作条件下でも安定した性能を維持します。フラットボイスコイルモーターは、ウェーハ切断機、CNCマイクロフィードシステム、自動車部品組立、リチウムイオン電池プレス、高精度検査装置に広く使用されています。高推力と長ストロークを必要とする産業用途に、信頼性の高いメンテナンスフリーのモーションコントロールを提供します。
特徴:
長ストロークと高推力: 最大ストローク20mm、ピーク推力30N、連続推力12.3Nで、ヘビーロード精密モーションの要求に応えます。
高効率エネルギー変換: 10.5V/m/sの高い逆起電力定数により、同等製品より15%高いエネルギー変換効率を実現します。
工業用グレード寸法: 80 × 74 × 25mmの標準工業用寸法で、半導体装置の取り付けインターフェースと互換性があります。
製品パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃にて(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A:
| パラメータ | 値 | パラメータ | 値 |
| モデル | VCAP0030-0200-00A | ピーク推力 | 30N |
| 連続推力 (25℃) | 12.3N | 総ストローク | 20mm |
| 最大電圧 | 24.3V | 逆起電力定数 | 10.5V/m/s |
| 長さ | 80mm | 幅 | 74mm |
| 高さ | 25mm | 保護等級 | IP54 |
用途:
・半導体ウェーハ切断装置の位置決めシステム
・精密CNC工作機械のマイクロフィード機構
・自動車電子部品試験装置
・リチウムイオン電池電極用精密ラミネート装置
| ボイスコイルモーターの主な用途: |
| 1.半導体産業:配線、切断、穴あけ、搬送システム、溶接、ロボット。 |
| 2.フィールドバルブ操作:タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム. |
| 3.マイクロマシン産業:フィードシステム、マイクロドリル、精密スタンピング。 |
| 4.振動システム:シェーキングテーブル、振動プラットフォーム。 |
| 5.医療分野:マイクロインジェクションシステム、呼吸器、試験装置。 |
| 6.航空宇宙技術:飛行制御システム、パイロットフィードバックシステム。 |
| 7.商業用途分野:コンピュータ冷却ポンプ、小型カメラオートフォーカスシステム。 8.自動化産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
