20N マイクロフラット線形音声コイルアクチュエータ 半導体試験に適
商品の詳細
| 保証 | 3ヶ月～1年 | 使用法 | ボート、自動車、電動自転車、UAV、3D プリント、顕微鏡、ロボット、医療用人工呼吸器、光学プロジェクト |
|---|---|---|---|
| タイプ | マイクロモーター | 工事 | 永久磁石 |
| 転流 | ブラシ | 支払い条件 | 完全密閉 |
| 速度（rpm） | 変速 | 製品名 | 線形ボイス・コイル・モーター |
| 定格電圧 | 8.2V | ピーク力 | 20N |
| 連続力 | 5.5N | ポート | 上海港 |
製品の説明
製品説明
フラットボイスコイルアクチュエータは,迅速な応答時間,適度な推力,信頼性の高いストローク,高効率を特徴とし,半導体および電子試験アプリケーションのために特別に設計されています.最大推力20 Nこのフラットボイスコイルアクチュエータは,連続推力5.5N,ストローク6.8mmで,推力,速度,ストロークの理想的なバランスを達成します. コンパクトな寸法 (39 × 50 × 21.5mm) と高さわずか21.5mm,このフラットボイスコイルアクチュエータは,多軸テストプラットフォームと高密度自動化モジュールに適しています.それはスムーズな力出力を提供し,コギング効果がない,静かに動作します.,高周波回転運動を長期間サポートできる.モーターの最大稼働電圧は8.2Vと逆電磁場常数 4.4 V/m/s,安定した性能と低電力消費を保証する.その高度な散熱設計は,熱蓄積を軽減し,使用寿命を延長します.このフラットボイスコイルアクチュエーターは,半導体探査ステーションに広く使用されていますセンサー校正システム,電子部品の検査,小型自動組立ライン
適用:
直角型シリーズと比較して,フラット型音声コイルモーターシリーズは,同じ容量に対して比較的短いストロークを持っていますが,その利点は低いプロフィールにあります.500 N の推力と 15 mm のストローク平面型シリーズは,ショートストロックのXY運動を生成するための理想的なソリューションであり,その主要市場は半導体およびマイクロ加工産業です.
• 半導体チップ試験探査ステーション
電子部品の機能試験機器
• 精密センサー校正システム
• 小規模な自動組み立てライン
電子部品の機能試験機器
• 精密センサー校正システム
• 小規模な自動組み立てライン
技術パラメータ:
|
製品 Mdel
|
ピークフォース
(N)
|
連続性
フォース
(N)
|
合計 ストローク
(mm)
|
マックス
電圧
(V)
|
バックEMF
常時
(V/m/S)
|
コイルの重量
(g)
|
長さ (mm)
|
幅
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|

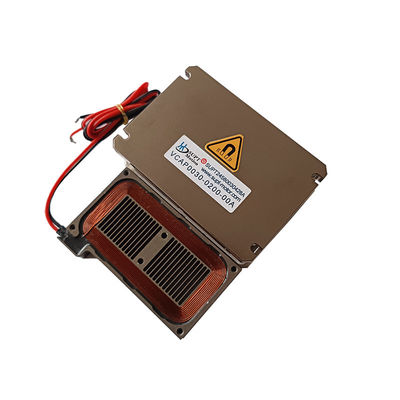

VCAP0030-0020-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|

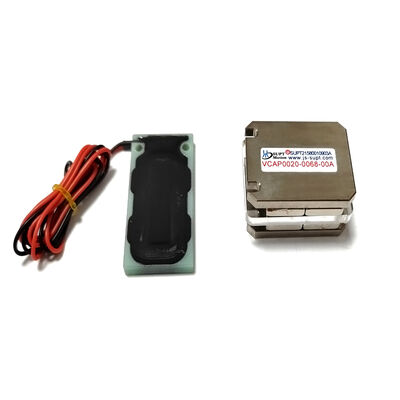

VCAP0020-0068-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAP0020-0068-00A | 最大推力 | 20N |
| 連続推力 (25°C) | 5.5N | 総走行量 | 6.8mm |
| 最大電圧 | 8.2V | バックEMF常数 | 4.4V/m/s |
| 長さ | 39mm | 幅 | 50mm |
| 高さ | 21.5mm | 体重 | 3.3kg |
詳細な画像
認証
私たちの会社
スズーユナイテッド精密技術株式会社 (SUPT Motion) は,音声コイルアクチュエーターの線形モーターと線形モータープラットフォームを提供することに専念したエンジニアリングおよび製造会社です.SUPT Motionは標準的な販売製品だけでなく,Madiumと高容量のカスタムOEMソリューションも提供します.主な製品は,音声コイルベースの線形および回転式アクチュエーターとブラシのない永久磁石型線形モーターです.
会社には強力なR&D能力があり,完ぺきな販売後のサービスシステムがあります.音声コイルモーター線形モーターとすべての種類の線形モーションプラットフォームを設計し,生産することができます.長年の経験により,我々の国際的なエンジニアリングと製造スタッフは,アジア,北米,音声コイルモーターと線形モーターの顧客とディーラー.
Suzhouの製造センターに拠点を置くことで,あなたのための大きなOEM生産要件にコスト効率的なソリューションを提供することができます.技術の進歩を続ける 品質の向上を目指す顧客満足は我々のコミットメントです. 顧客満足は,私たちの目標です.私たちの厳格な品質部門と生産部門は,私たちの高い品質と安価な製品を保証する モーター より費用対効果の高い顧客に奉仕するために,それが強い競争力を持っているようにします.
よくある質問
1製造者ですか?
RE:はい,私たちは工場で100%メーカーです.
2- 引上げはどうしたらいい?
商品の詳細な要求事項,例えば仕様,量,パッケージの詳細等を教えてください.
3いつまで手に入れるの?
通常,サンプルには 7~10日かかります.
大量生産には12~18日かかります
それはあなたの数量に依存します.
4試料で作れるか?
Re:はい,私たちはあなたのサンプルまたは技術図面によって生産することができます.
5支払条件は?
返品:T/T 50%を預金として,そして50%は出荷前に支払われます.残高を支払う前に,製品とパッケージの写真を表示します.
6配送の条件は?
EXW,FOB
わたしたち の 奉仕
サービス:
A. 技術指標と仕様をカスタマイズすることができます.
B.無料サンプル,貨物回収C. 満足のいく販売後サービス
D.柔軟なMOQ
選択する理由:
A.100%メーカー
B. 豊富な生産経験
C. 先進的な機械
D.厳格な品質管理システム
梱包と配送
|
ロードポート
|
上海港,中国
|
|
取引期間
|
FOB
|
|
輸送
|
LCLまたはFCLは海上,空中,またはDHL,UPSで
|
|
支払期間
|
T/T,Western Union,Eチェック,Trade Assurance,Paypalも受け付けています.
|
|
リード タイム
|
支払後 7-10 営業日,顧客の要求に応じて
|
