6.8mm 高精度超薄平面音声コイルモーター 医療機器
商品の詳細
| 動作温度 | 広い | 製品名 | リニアボイスコイルアクチュエーター |
|---|---|---|---|
| ストロークの長さ | 6.8mm | サイズ | コンパクト |
| タイプ | フラット型ボイスコイルモーター | 位置決め精度 | 高い |
| 製品型式 | VCAP0020-0068-00A | 電圧 | 8.2V |
| ピーク力 | 20N | 支払い条件 | 完全密閉 |
製品の説明
製品説明:

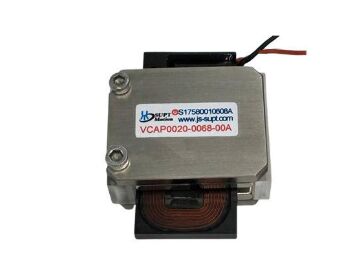

SUPT ′s VCAP0020-0068-00Aは,医療機器,携帯機器,マイクロ電気機械システム (MEMS) 向けに特別に設計された超コンパクト,超薄型フラットボイスコイルモーターです.39 × 50 × 21 の 大きさ の 超 コンパクト の 囲み に 収め られ て いるこの製品はピーク推力20N,連続推力5.5N,ストローク6.8mmを供給します. 厚さはわずか21.5mmですが,このフラットボイスコイルモーターは,最小侵襲的な外科用機器のような空間制限のアプリケーションに理想的ですバイオ互換性のある材料と高精密な部品を使用して製造され,スムーズで静かな,安定した動き,零反響と優れた繰り返しがこのフラットボイスコイルモーターは,最大8.2Vの稼働電圧で,低電力消費,低熱発生,そして長い使用寿命を持っています.モーターは精密で反応的な動き制御を可能にします医療ロボティクス 携帯型光学機器 マイクロバルブ制御 精密医療機器配送システム 小型電子機器このフラットボイスコイルモーターは 超薄型設計における微細精密運動のための究極の解決策です.
特徴:
- 線形音声アクチュエーションシステム 医療用音声コイルモーター 超薄型アクチュエーター マイクロ外科機器モーター
- 音声コイル・アクチュエーション・メカニズム
- 8.2V 入り電圧
- 6.8mm ストローク長さ
- 長寿
- 強い力
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAP0020-0068-00A | 最大推力 | 20N |
| 連続推力 (25°C) | 5.5N | 総走行量 | 6.8mm |
| 最大電圧 | 8.2V | バックEMF常数 | 4.4V/m/s |
| 長さ | 39mm | 幅 | 50mm |
| 高さ | 21.5mm | 体重 | 2.9kg |
応用:
典型的な用途:
1消費者電子機器:スマートフォンカメラの自動焦点と光学イメージ安定化 (OIS),超コンパクトな空間内で高周波回転運動を可能にします.いくつかのペリスコープレンズはフラットVCMも利用する.
2半導体機器: 精密なXY軸運動プラットフォーム,探査ステーション,チップ結合機械,低振動で短時間高速操作を必要とする.
3精度測定/光学: 高速鏡,振動段階,レーザースキャン,高周波応答と高精度位置付けが必要です.
4医療機器:最小侵襲性のある外科ロボットとマイクロバルブアクチュエータ,コンパクトなサイズと迅速な応答をバランスする.
