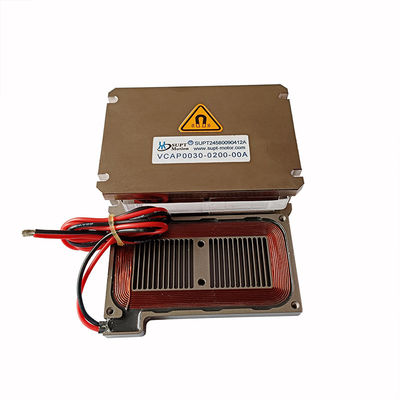

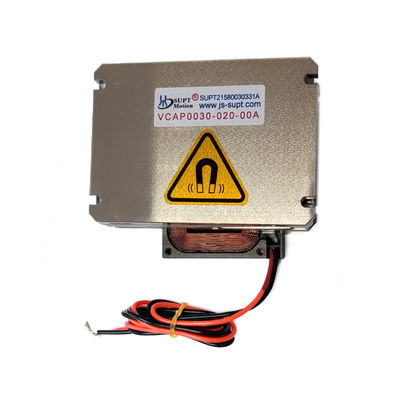

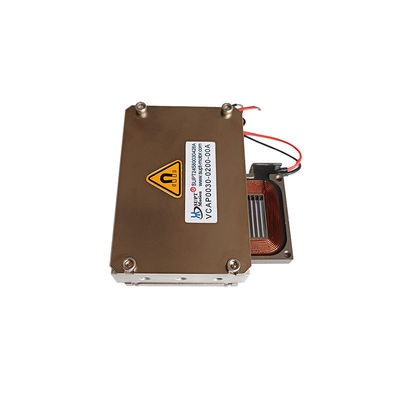

高フォース・ロングストローク・フラットボイスコイルモーター（精密組立用）
商品の詳細
| 騒音レベル | 低い | 保証 | 3ヶ月～1年 |
|---|---|---|---|
| 最大力 | 30N | 電圧 | 24.3V |
| 製品型式 | VCAP0020-0068-00A | ハウジング材質 | アルミニウム |
| タイプ | マイクロモーター | 脳卒中 | 20mm |
| ストロークの長さ | 80mm |
製品の説明
製品説明:
SUPT VCAP0075-0180-00Aは、高推力、長ストロークの産業オートメーションタスクに最適化された高性能フラットボイスコイルモーターです。30Nの強力なピーク推力、12.3Nの連続推力、20mmのストロークを提供し、精密組立、プレス、位置決め、材料ハンドリングなどの用途に最適です。堅牢でコンパクトな構造により、高剛性、低振動、重負荷下での安定した性能を保証します。効率的な磁気回路設計を採用したこのフラットボイスコイルモーターは、スムーズな力出力、高速応答、コギング効果なしを実現し、高精度クローズドループ制御をサポートします。最大電圧24.3V、逆起電力定数10.5 V/m/sで、優れたエネルギー効率と安定した性能を提供します。高度な放熱設計により、低発熱と信頼性の高い長期運用を保証します。このフラットボイスコイルモーターは、3C電子機器組立、自動車部品製造、精密プレスシステム、半導体パッケージング、フラットパネルディスプレイ生産ラインで広く使用されています。高推力、長ストローク、高信頼性を兼ね備え、現代の産業オートメーションの要求に応えます。
特徴:
磁気回路とギャップ:磁気ヨークを最適化し、漏れ磁束を低減するために、両面多段または差動構造を優先します。ギャップは磁束密度と製造公差のバランスを取る必要があります。
コイル最適化:低インダクタンスと低抵抗で動的性能を向上させます。線径と巻数は、推力と消費電力に合わせて調整する必要があります。
ガイド機構:マイクロ変位と無摩擦動作にはフレキシブルヒンジが適しています。ストロークがやや長い場合はリニアベアリングが適しており、摩擦と横方向の力を制御する必要があります。
製品パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| パラメータ | 値 | パラメータ | 値 |
| モデル | VCAP0030-0200-00A | ピーク推力 | 30N |
| 連続推力 (25℃) | 5.512.3 | 総ストローク | 20mm |
| 最大電圧 | 24.3V | 逆起電力定数 | 10.5V/m/s |
| 長さ | 80mm | 幅 | 74mm |
| 高さ | 25mm | 保護等級 | IP54 |
用途:
| ボイスコイルモーターの主な用途: |
| 1.半導体産業:配線、切断、穴あけ、搬送システム、溶接、ロボット工学。 |
| 2.現場でのバルブ操作:タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム. |
| 3.マイクロマシン産業:送りシステム、マイクロドリル、精密プレス。 |
| 4.振動システム:シェーキングテーブル、振動プラットフォーム。 |
| 5.医療分野:マイクロインジェクションシステム、呼吸器、試験装置。 |
| 6.航空宇宙技術:飛行制御システム、パイロットフィードバックシステム。 |
| 7.商業用途:コンピューター冷却ポンプ、小型カメラオートフォーカスシステム。 8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
| 1.精密金属プレス装置 |
2.自動車部品用精密組立機
3.精密センサー校正システム
4.小規模自動組立ライン
