高精度軽量VCM音声コイルモーター
商品の詳細
| 保証 | 3ヶ月～1年 | 使用法 | ボート、UAVの3D印刷、顕微鏡、内視鏡、ロボット、医学の換気装置 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 30 |
| 工事 | 永久磁石 | 転流 | ブラシ |
| 支払い条件 | 完全密閉 | 速度（rpm） | 高速 |
| 連続電流 (A) | 3.8 | 効率 | IE 1 |
| 最大力 (N) | 262 | 最大走行距離 (mm) | 24.9 |
| 音声コイルのアクチュエーター（V） | 28.2 | ローターの重量 ((kg) | 740 |
| 固定子dia （mm） | 66 | 連続力 (N) | 112 |
| ハイライト | 高精度VCM音声コイルモーター,軽量VCM音声コイルモーター,音声コイルアクチュエータ 軽量 |
||
製品の説明

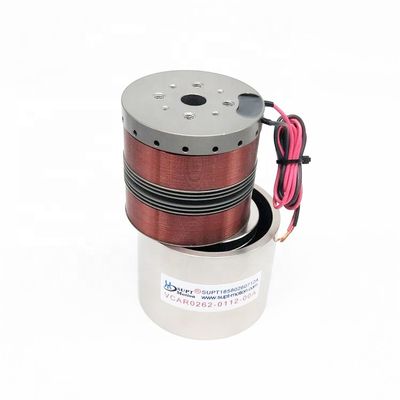

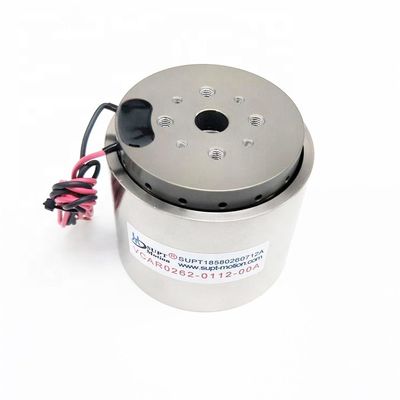

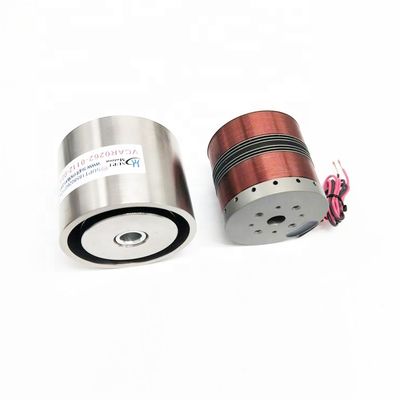

高精度パフォーマンスボイスコイルアクチュエータ長寿命軽量
製品説明
航空分野におけるボイスコイルモーターの応用には、その独特の特性によりいくつかの利点があります。これらのモーターは精密制御と信頼性に優れており、重要な航空宇宙用途に適しています。
利点:
1. 精密制御: ボイスコイルモーターは非常に正確な位置決めと動作制御を提供するため、飛行制御面や安定化システムなどのアプリケーションに最適です。正確で再現可能な動きを実現する能力により、航空機の全体的なパフォーマンスと安全性が向上します。
2. 低騒音・低振動：ボイスコイルモーターの低騒音・低振動特性は、快適な機内環境を維持し、飛行中の乗客や乗務員の疲労を軽減するために非常に重要です。
3. 迅速な応答: ボイスコイルモーターは高速応答時間を提供し、さまざまな飛行制御システムでの迅速な調整と修正を可能にします。これは、航空機の向きを即座に変更する必要がある状況で特に有益です。
4. 信頼性: これらのモーターは機械部品が少なく、磨耗の可能性が少ない簡素化された設計になっています。これにより、航空安全にとって重要な要素である信頼性が向上し、メンテナンスの必要性が軽減されます。
5. コンパクトなサイズ: ボイス コイル モーターはコンパクトな性質を備えているため、アビオニクス ベイや制御システムなどの航空機構造内の限られたスペース領域に簡単に組み込むことができます。
航空分野では、ボイス コイル モーターは、高度な技術が航空機の制御と運用の強化にどのように貢献しているかを示す一例です。その精度、信頼性、コンパクトさにより、安全で効率的な飛行を確保するための貴重な資産となっています。
技術パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステーター直径 (mm) | 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
アプリケーション:
| ボイスコイルモーターの主な用途: |
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 |
|
2.現場でのバルブ操作:タイプ計量バルブ、圧力試験システム、空気圧バルブの化学 インジェクションシステム。 |
| 3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。 |
| 4.振動システム: 振動台、振動プラットフォーム。 |
| 5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。 |
| 6.航空技術: 飛行制御システム、パイロット フィードバック システム。 |
| 7.商業利用分野: コンピュータ冷却ポンプ小型カメラ自動 フォーカスシステム。 |
| 8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
当社のサービス
テクニカル指標と仕様はカスタマイズ可能
満足のいくアフターサービス
会社情報
認証
よくある質問
モーターステーター:
1. 移動量: 有効移動量、総移動量の計算に使用されます。の価値観の力。
2.移動方向: 水平または垂直設置 90度。
3.負荷力:c逆方向に常時力でモーター、スプリングなど。
4.負荷重量: 品質スライダーを含む、動きの全体的な品質部分
5.動きの種類: 1。ポイントツーポイントの移動;2。ルールの往復（スキャンなど）。
6.速度曲線: 1。台形の速度曲線;2。三角速度曲線; 3.正弦速度曲線。
