2次元鏡用の高速線形モーター ミニ線形アクチュエータモーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce |

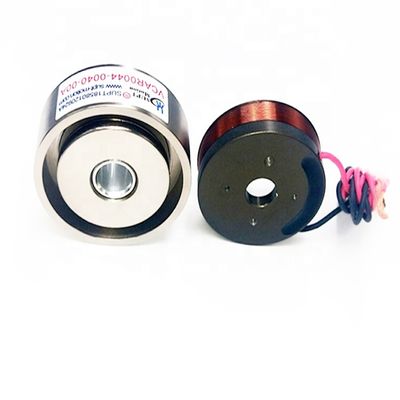

| モデル番号 | VCAR0044-0040-00A |
| 最小注文数量 | ≥1 |
| 価格 | $110.00/pieces |
| パッケージの詳細 | カートンの&木箱3dプリンター モーター |
| 受渡し時間 | 大将5-7日配達、速く3-5日、バルク交渉されるため |
| 支払条件 | T/T |
| 供給の能力 | 交渉可能 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3年 | 使用 | ボート、車、電気自転車、UAVのロボット、医学のマスク、顕微鏡、光学 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 高速 |
| 連続電流 (A) | 4.9A | 効率性 | IE 1 |
| 最大力 (N) | 44 | 最大走行距離 (mm) | 4 |
| 3dプリンター モーター（V） | 18.3 | ローターの重量 ((kg) | 45 |
| 固定子dia （mm） | 53 | 連続力 (N) | 16.3 |
| ハイライト | 高速マイクロ線形モーター 44N,2次元鏡のためのマイクロ線形モーター,ミニラインアアクチュエータモーター 44N |
||
製品の説明

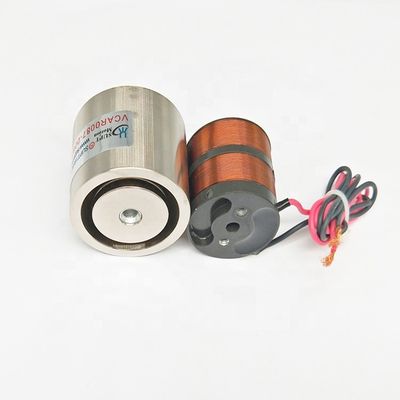

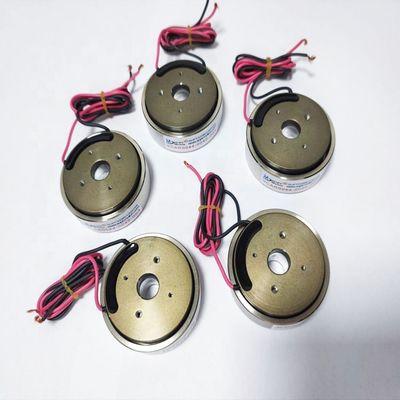

2次元鏡の高速向けマイクロ線形アクチュエータモーター
製品説明:
マイクロ音声コイルモーターは,様々な光学およびレーザーシステムにおける正確な迅速な鏡定位を可能にする二次元 (2D) 鏡システムで注目すべき応用を見つけます.この小型モーターは 卓越した制御と精度を提供しますレーザービームを制御し,光路を調整し,通信システムを容易にするのに最適です
2D鏡のセットアップでは,マイクロボイスコイルモーターが鏡構造に統合され,2つの直角方向で制御された角運動が可能になります.この 精密 な 動き に よっ て,光 束 を 精密 に 操作 できるオプティカルシステムの性能を向上させる.
鏡組は鏡自体とマイクロ音声コイルモーターで構成される.鏡は通常,2つの垂直軸の周りを回転できる軽量で反射性の高い表面である.マイクロ音声コイルモーター磁場 の 中 に 位置 し て いる モーター の コイル は,鏡 の 動き を 誘発 する 必要 な 力 を 生み出す.
例えばレーザーシステムでは マイクロボイスコイルモーターが 束の方向付けに重要な役割を果たします モーターが制御信号を受け取ると 鏡の向きを調整しますレーザービームの方向を効果的に変化させるこの技術は,レーザーショーのプロジェクター,レーザー通信システム,レーザーベースの製造プロセスでさえ,レーザービームの正確な制御が不可欠である場合に応用されています.
顕微鏡の領域では 2D鏡と統合されたマイクロ音声コイルモーターが 先進的な画像技術に貢献しています 鏡の角度をナノメートルの精度で操作することで研究者達は 焦点と照明の角度を動的に調整できます画像の明確さと深さを向上させる.
2Dミラーシステムにおけるマイクロ音声コイルモーターの設置と運用には精密技術が必要です.エンジニア は,摩擦 と 反響 が 少なく なる よう に 機械 的 な 構造 を 細かく 設計 するモーターの電気接続は制御電子機器と統合され,コマンドを解釈し,モーターを動かすのに適切な電流を生成します.
特徴:
- 製品名:Vcm音声コイルモーター
- モータータイプ:マイクロモーター
- 保証:3年
- ストローク: 短
- 体重:軽量
- 解像度: 高
- 位置付け 正確さ: 高
- コイル・ボイス・モーター
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
スターターの直径 (mm) | その 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
応用:
音声コイルモーターは,特殊なタイプの直接駆動モーターである.ユーティリティモデルには,シンプルな構造,小体積,高速,高速加速,高速応答などの利点があります. 音声コイルモーター技術の急速な発展により,音声コイルモーターは,ディスクなどの精密位置付けシステムに広く使用されているだけでなく,レーザーディスクの位置付けなど 高速加速の様々な形態では,高周波刺激も広く使用されている.例えば:光学システムにおけるレンズ位置付け,メカニカル郡の多座標位置位置プラットフォーム精密電気
私たちのサービス
技術指標と仕様をカスタマイズすることができます
満足のいく販売後サービス
会社情報
認証
よくある質問
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
ありがとうございました!
