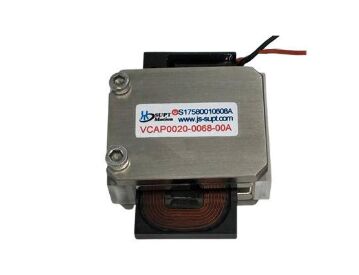

6.8mm 高精度 超薄型 フラットボイスコイルモーター 医療外科用
商品の詳細
| 動作温度 | 広い | 製品名 | リニアボイスコイルアクチュエーター |
|---|---|---|---|
| ストロークの長さ | 6.8mm | サイズ | コンパクト |
| タイプ | フラット型ボイスコイルモーター | 位置決め精度 | 高い |
| 製品型式 | VCAP0020-0068-00A | 電圧 | 8.2V |
| ピーク力 | 20N | 支払い条件 | 完全密閉 |
製品の説明
製品説明:
SUPT’s VCAP0020-0068-00Aは、医療機器、ポータブル機器、マイクロ電気機械システム（MEMS）向けに特別に設計された、超小型・超薄型フラットボイスコイルモーターです。わずか39×50×21.5mmの超小型筐体に収められており、ピーク推力20N、連続推力5.5N、ストローク6.8mmを実現します。厚さわずか21.5mmのこのフラットボイスコイルモーターは、低侵襲手術用機器、ポータブル診断装置、マイクロポンプ、精密ウェアラブル機械装置など、スペースが限られた用途に最適です。生体適合性材料と高精度部品を使用して製造されており、バックラッシゼロで優れた繰り返し精度を備え、スムーズで静かで安定した動きを提供します。このフラットボイスコイルモーターは、最大動作電圧8.2Vで、低消費電力、低発熱、長寿命を特徴としています。バックEMF定数4.4 V/m/sで、精密で応答性の高いモーションコントロールをサポートします。このモデルのフラットボイスコイルモーターは、医療用ロボット、ポータブル光学機器、マイクロバルブ制御、精密薬剤送達システム、小型家電製品で広く信頼されており、超薄型設計におけるマイクロ精密モーションの究極のソリューションとなっています。
特徴:
- リニアボイスアクチュエーションシステム、医療用ボイスコイルモーター、超薄型アクチュエータ、マイクロ手術機器用モーター
- ボイスコイル駆動機構
- 8.2V 電圧入力
- 6.8mm ストローク長
- 長寿命
- 高推力
技術パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
バックEMF定数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

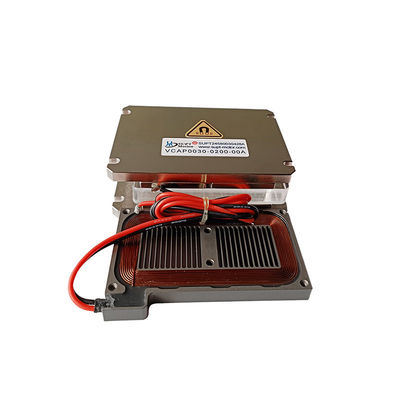

| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| パラメータ | 値 | パラメータ | 値 |
| モデル | VCAP0020-0068-00A | ピーク推力 | 20N |
| 連続推力 (25℃) | 5.5N | 総ストローク | 6.8mm |
| 最大電圧 | 8.2V | バックEMF定数 | 4.4V/m/s |
| 長さ | 39mm | 幅 | 50mm |
| 高さ | 21.5mm | 重量 | 2.9kg |
用途:
主な用途:
1. 家電製品: スマートフォンカメラのオートフォーカスおよび光学式手ぶれ補正（OIS）で、超小型スペース内での高周波往復運動を実現します。一部のペリスコープレンズでもフラットVCMが使用されています。
2. 半導体装置: 短ストローク、高速動作、低振動を必要とする精密XY軸移動プラットフォーム、プローブステーション、チップボンディングマシン。
3. 精密測定/光学: 高周波応答と高精度位置決めを必要とする高速ミラー、振動ステージ、レーザースキャン。
4. 医療機器: 低侵襲手術ロボットおよびマイクロバルブアクチュエータで、コンパクトなサイズと高速応答を両立させます。
