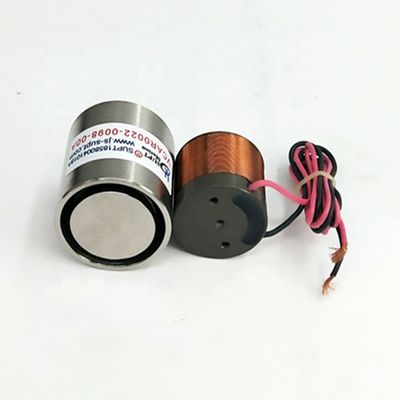

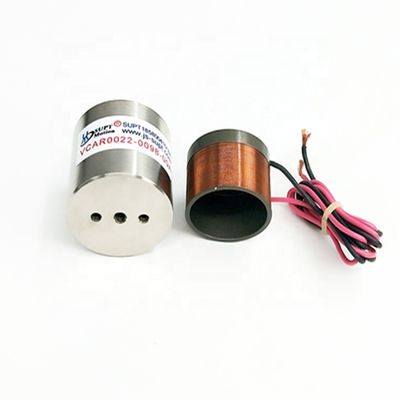

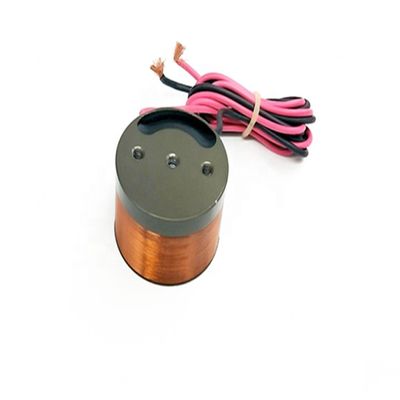

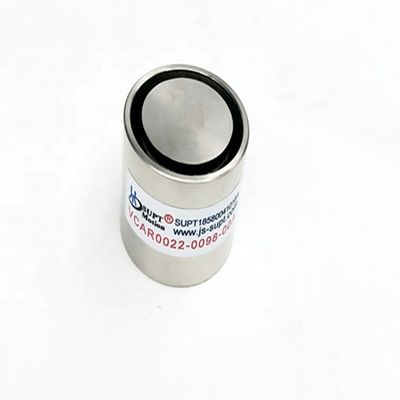

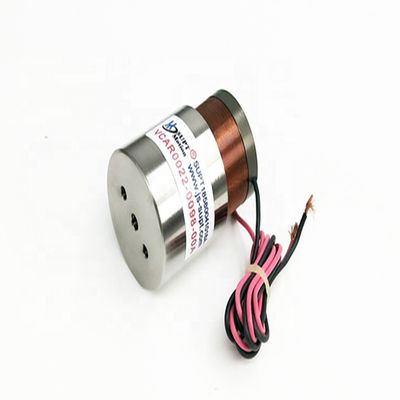

円筒型VCM音声コイルモーター 直駆モーター 高速低騒音
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | CCC, ce, ISO9001 |
| モデル番号 | VCAR0022-0098-00A |
| 最小注文数量 | ≥1 |
| 価格 | $90.00/pieces 1-49 pieces |
| パッケージの詳細 | カートン梱包 |
| 受渡し時間 | 大将5-7日配達、速く3-5日、バルク交渉されるため |
| 支払条件 | T/T |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 使用 | ボート、自動車、電動自転車、UAV、3D プリント、顕微鏡、内視鏡、ロボット、医療用人工呼吸器 | タイプ | マイクロモーター |
|---|---|---|---|
| トルク | 30 | 建設 | 永久磁石 |
| 換算 | ブラシ | 保護する機能 | 完全に閉ざされた |
| 速度 (RPM) | 高速 | 連続電流 (A) | 5.6 |
| 効率性 | IE 1 | 最大力 (N) | 22 |
| 最大走行距離 (mm) | 9.8 | 音声コイルモーター (V) | 24.7 |
| ローターの重量 ((kg) | 20 | 固定子dia （mm） | 34.1 |
| 連続力 (N) | 6.6 | 背部EMFの定数（kb） | 5.8 |
| コイル（mm）の長さを入れなさい | 35 | 応用 | 半導体、医学オートメーション、商業 |
| 強力な推進力 | 0.7-1000 | ||
| ハイライト | 円筒型VCM音声コイルモーター,円筒型VCM直送モーター,低騒音VCM音声コイルモーター |
||
製品の説明
直駆動モーター 円筒型音声コイルモーター 高速低騒音
製品説明:
円筒型音声コイルモーター (VCM) は,正確な制御とコンパクトなサイズのために光学システムで広く使用されています.VCMは,カメラやレンズのオートフォーカスメカニズムで一般的に使用されています.VCMの線形運動能力により,レンズ要素の正確な位置付けにより,鋭い焦点が達成できます.
直駆VCMは高周波応答,高速加速,低慣性で高精度で,位置コマンドに迅速かつ正確に反応します.この反応性は,迅速で正確な調整を必要とする光学焦点化システムなどのアプリケーションに理想的です..
VCMは,空間制限の光学システムへの統合のためのコンパクトな設計も備えています.その小さな形状因子は,カメラ,顕微鏡,望遠鏡やその他の光学機器は,全体的な大きさと重量に妥協することなく.
円筒型音声コイルモーターは,光学システムの自動焦点化メカニズムにおいて重要な用途を有します.直接駆動特性により,逆反応や機械的磨損はなくされます.信頼性と低保守性を確保するVCMは高度に動的で,迅速かつ正確な位置付けに反応する.VCMはサイズが小さく,幅広い光学機器に統合するのに理想的です.
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
スターターの直径 (mm) | その 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
応用:
音声コイルモーターは,直接駆動モーターの特別なタイプです,直接駆動は駆動システムの下にあります.ユーティリティ・モデルには シンプルな構造の利点があります高速,高速,高速反応など 音声コイルモーターの動きは,線形または弧形であることができます. 高速および高精度の位置付けシステムの改善と音声コイルモーター技術の急速な発展により,音声コイルモーターは,ディスクで広く使用されているだけでなくレーザーディスク位置付けおよび他の精密位置付けシステム.また,多くの異なる形式の高速加速および高周波刺激でも広く使用されています.光学システム (ポリ-RRB-柔軟なロボットでは,音声コイルモーターを使用して,非端アクチュエータの迅速かつ正確な位置付けのために振動を効果的に抑制することができます.高解像度,短ストロック,軽量,低騒音で,ボイスコイルモーターは高精度,短距離,低騒音を必要とするアプリケーションに理想的な選択です.
私たちのサービス
技術指標と仕様をカスタマイズすることができます
満足のいく販売後のサービス
会社情報
認定
よくある質問
音声コイルモーター:
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
