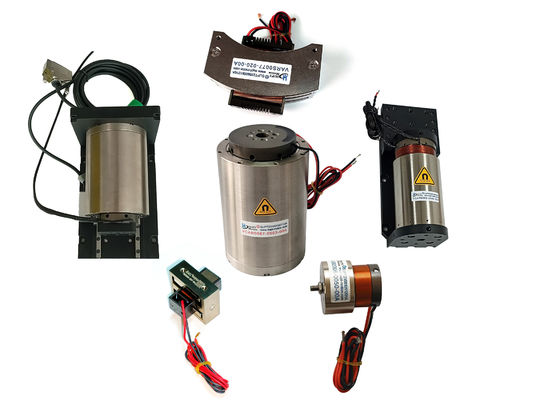

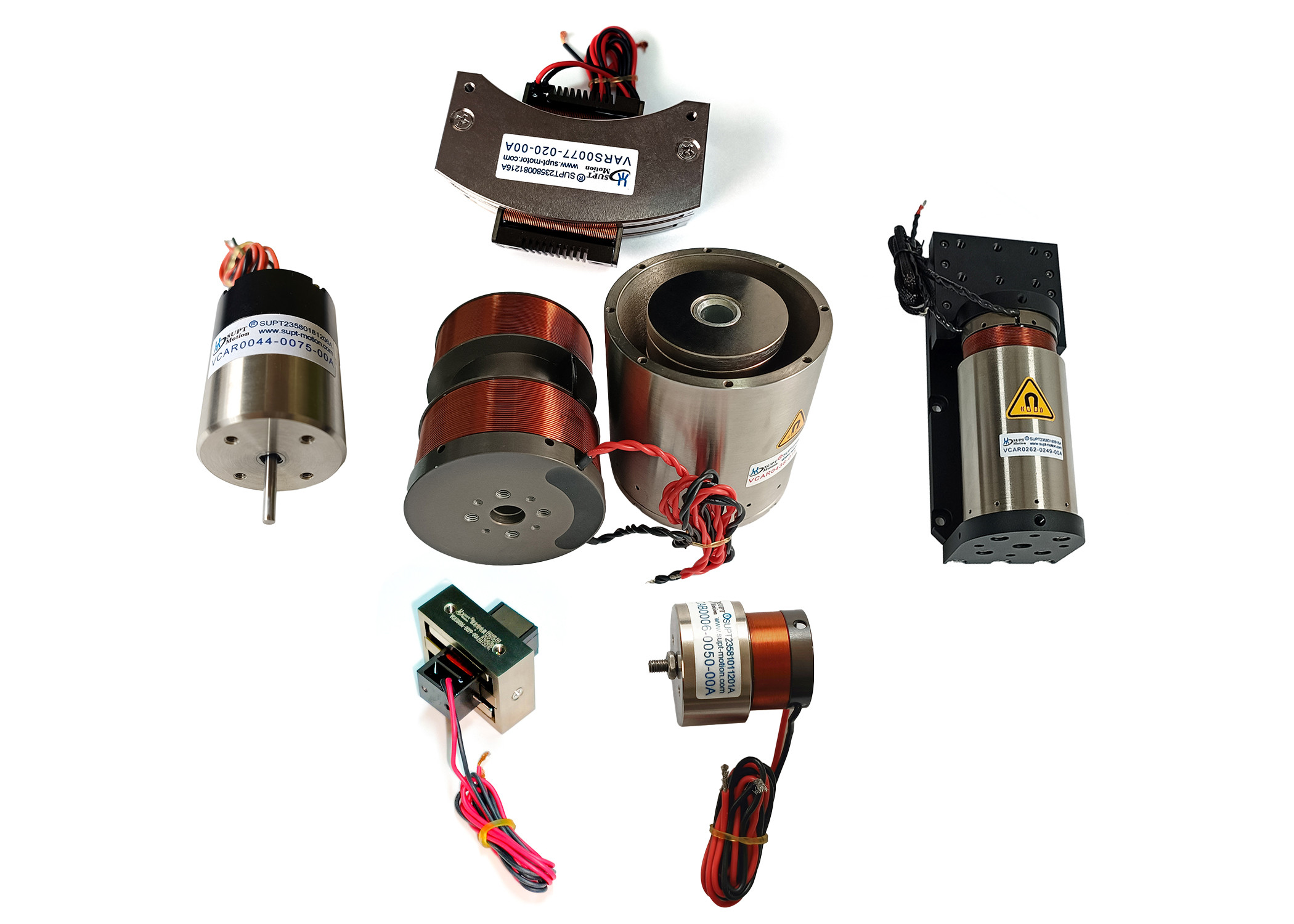

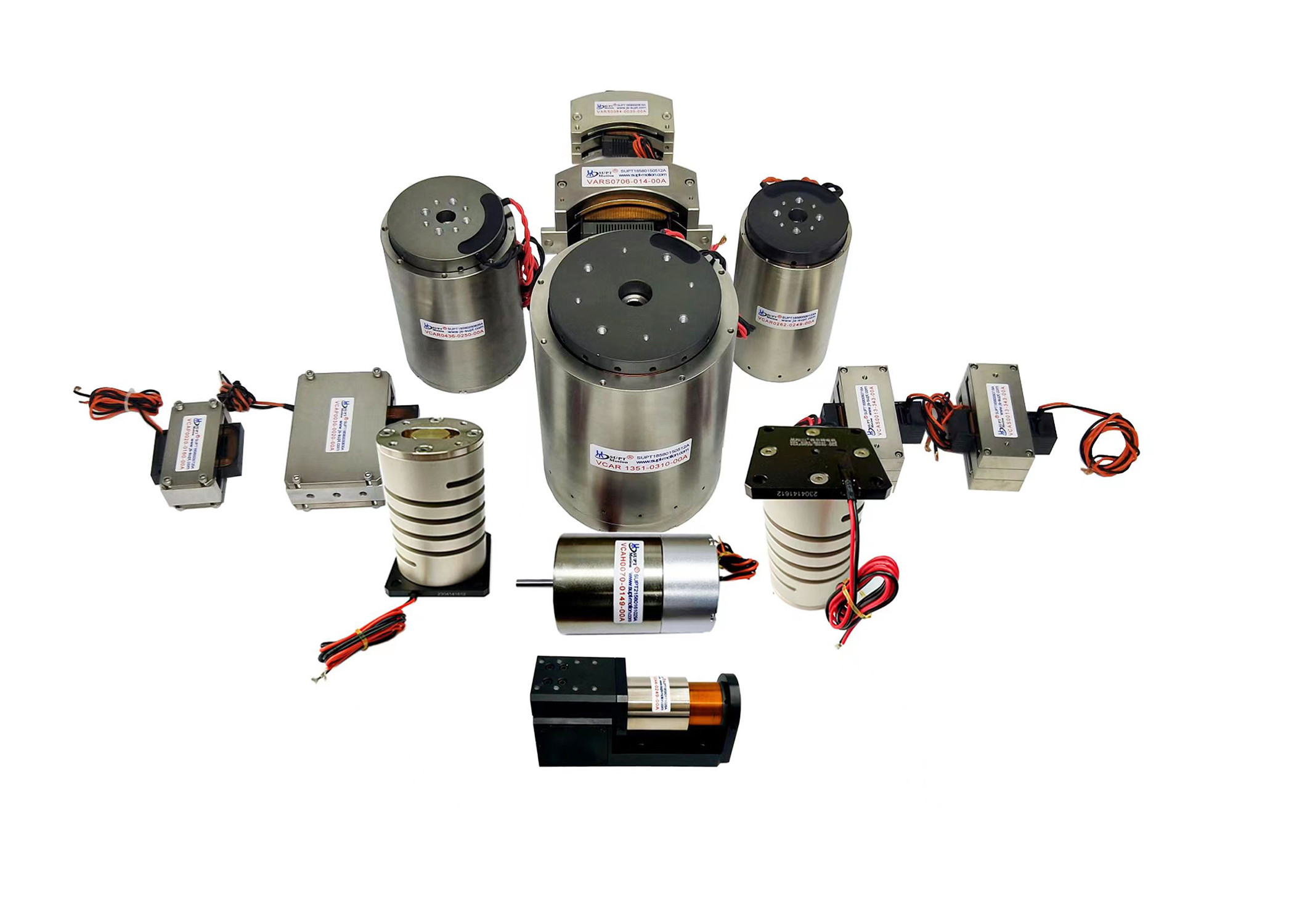

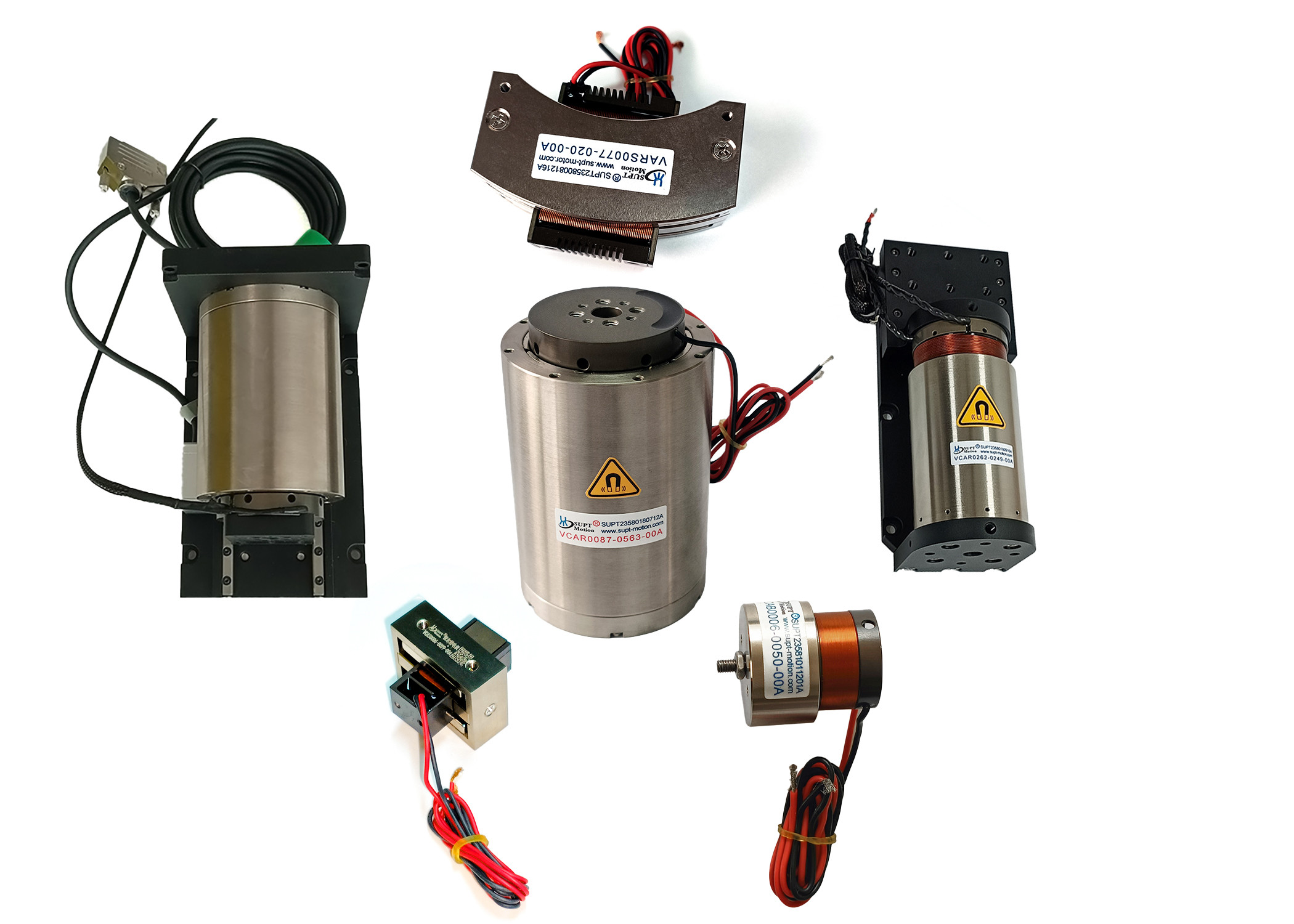

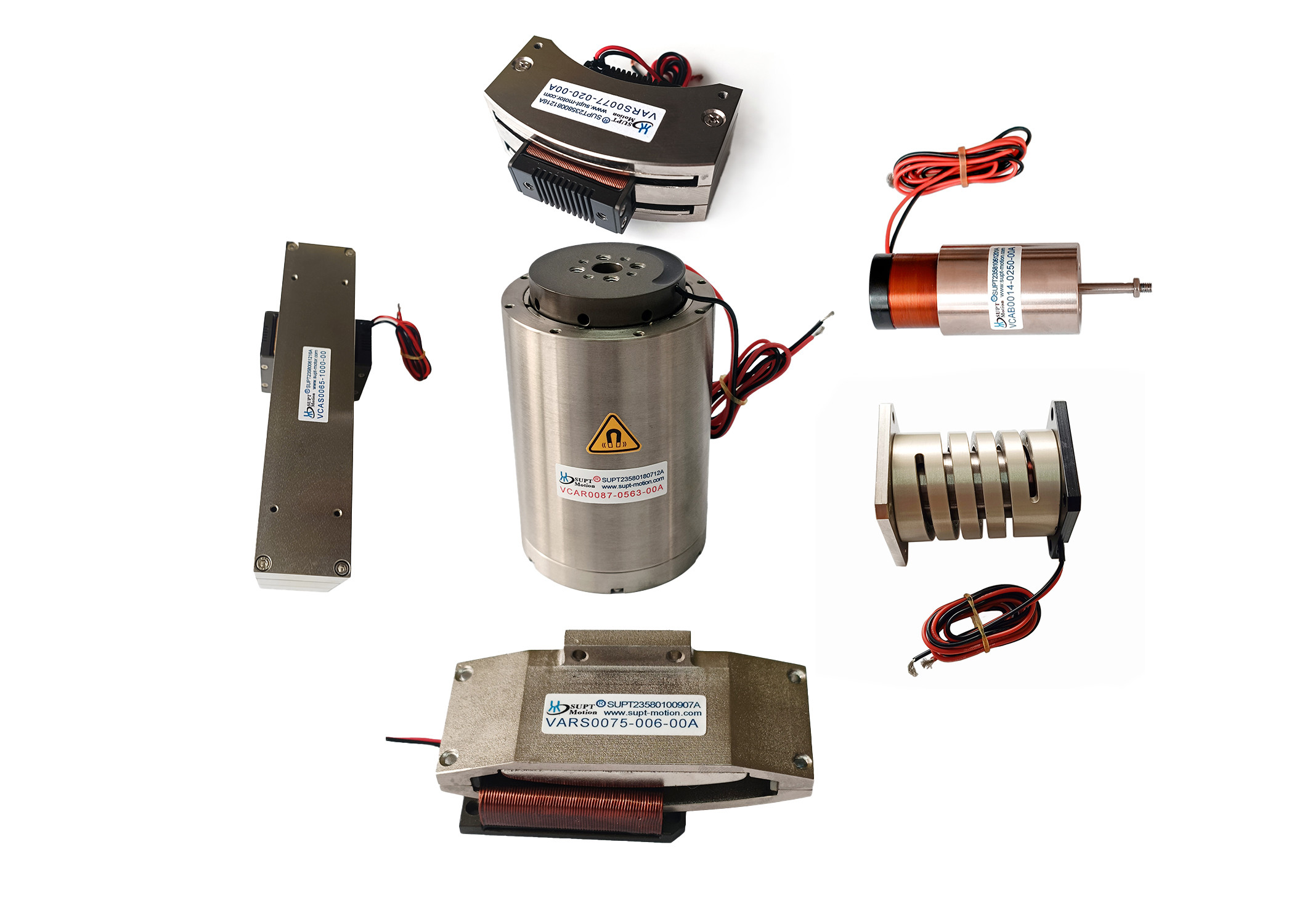

高品質 高精度音声コイルモーター プロのカスタマイズ

  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
起源の場所 陶磁器、蘇州
ブランド名 SUPT MOTION
証明 CE, ISO9001，CCC
モデル番号 YET-YQDJ099
最小注文数量 1PCS
価格 $105-$185
パッケージの詳細 カスタマイズされた梱包など
受渡し時間 一般的な 5-7 日配送,迅速な 3-5 日,卸品は交渉される
支払条件 T/T
供給の能力 交渉する

試供品およびクーポンのための私に連絡しなさい。

WhatsAPP:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
Batch Number YET-YQDJ13 Cost Low
Force High Item Mini Electric Motors
Maximum Speed 100mm/s Number 5000
Overall Dimension 200*400*404mm Port Shanghai voice coil motors
Temperature Range Wide Type Linear Motor
Usage BOAT, Car, Electric Bicycle,etc. Warranty 3months-1year
Weight Light
ハイライト

良い品質の音声コイルモーター

,

プロのカスタマイズ 音声コイルモーター

,

高精度音声コイルモーター
メッセージ
製品の説明

製品説明:

音声コイルモーターは,直接駆動モーターの特殊な形態である (直接駆動は,直接駆動モーターを直接駆動システムの制御下にある負荷に接続することを意味します.負荷の直接駆動を達成する)音声コイルモーターの運動形態は線形または円形である.

音声コイルモーター技術の急速な発展と 高速で高精度の定位システムに対する 性能要求の増大により音声コイルモーターは,ディスクやレーザーレコードなどの精密位置付けシステムに広く使用されているだけでなく,高速加速と高周波刺激のための様々な形態もあります

光学システムにおけるレンズの位置付け (焦点付け),機械工具のための多座標位置付けプラットフォーム;医療機器における精密電子管および真空管の制御.柔軟なロボットで 端効果者の位置を素早く正確に音声コイルモーターは,効果的な振動抑制にも使用されます.





音声コイルモーターの基本原理:


磁場に置かれた電化導体にはアンペア力 (F) が作用します.Fの大きさと方向は磁場強度 (B),電流強度 (I),ワイヤの長さ (L)(F=I*B*L*sinα, 式 αでは,電線内の電流の方向とBの方向の間の角, F,Lの単位,私は, B は N,m,A,T となる).

音声コイルモーターは,硬い磁気流通回路,永久磁石,運動メカニズム,チューブル型コイルで構成されています.恒久磁石 は 固い 磁気 流れ 回路 に 組み込まれて 宇宙 で 均一 な 磁気 場 を 形成 し て い ますロープ状のコイルが動くメカニズムを回転させ,コイルが電気を浴びると,動くメカニズムが磁場にさらされます.コイルと磁石の間の軸に沿って力を発生させる.



技術パラメータ:

1円筒型音声コイルモーター:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 スターターの直径 (mm) その 長さ
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



高品質 高精度音声コイルモーター プロのカスタマイズ 0

2振動する弧形音声コイルモーター:

製品モデル
ピークトルク
(N-m)		 連続トルク
25°C (N-m) で		 合計 ストローク
度数
(ミリ)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量 (g) 長さ
(mm)		 幅
(mm)		 高さ
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.14 60 25.8 0.52 115 115 65 54.5
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ¢240   78

高品質 高精度音声コイルモーター プロのカスタマイズ 1

3線形直角音声コイルモーター:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 長さ
(mm)		 幅
(mm)		 高さ
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9

 高品質 高精度音声コイルモーター プロのカスタマイズ 2

4"フラットボイスコイルモーター"

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 長さ
(mm)		 幅
(mm)		 高さ
(mm)
VCAP0020-0068-00A 20 5.5 6.8 8.2 4.4 39 50 21.5
VCAP0020-0160-00A 20 5.3 16 27.6 4.4 59 50 22.5
VCAP0030-0020-00A 30 12.3 20 24.3 10.5 80 74 25
VCAP0100-0020-00A 100 47 4 41.2 80.1 110 105 51

高品質 高精度音声コイルモーター プロのカスタマイズ 3

5"出力軸型音声コイルモーター:

VCAHシリーズ:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 スターターの直径 (mm) その 長さ
(mm)		 軸末糸
(mm)
VCAH0253-0120-00A 253 46.5 12 42.7 16 53.95 109 M5 (内側)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (外側)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3 (外側)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (外側)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ¥3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3 (内側)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 (内側)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ¥10

高品質 高精度音声コイルモーター プロのカスタマイズ 4

VCABシリーズ:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 ステータの直径 軸末糸
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (外側)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (外側)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (外側)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (外側)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 軸は48
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (外側)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 (内側)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (内側)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (外側)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (内側)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (内側)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 (内側)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (内側)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (外側)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 (内側)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (内側)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (内側)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 シャフト ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 (内側)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 (内側)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 シャフト 8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 シャフト ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 シャフト 8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 シャフト ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 シャフト ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 シャフト ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 シャフト ¥10

高品質 高精度音声コイルモーター プロのカスタマイズ 5

6換気器の音声コイルモーター:

 高品質 高精度音声コイルモーター プロのカスタマイズ 6

7柔軟な振動音声コイルモーター:

高品質 高精度音声コイルモーター プロのカスタマイズ 7高品質 高精度音声コイルモーター プロのカスタマイズ 8

8"内側の穴を通した音声コイルモーター:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 スターターの直径 (mm) その 長さ
(mm)		 孔径
VCAD0075-0160-00A 75 23 16 33 17 54 51 ¥20
VCAD0120-0200-00A 120 53 20 78 53 85 75 ¥53
VCAD0220-0110-00A 220 100 11 35 35.8 71 64 25セント4

高品質 高精度音声コイルモーター プロのカスタマイズ 9

もちろん,線形モーターやドライバなどの音声コイルモーターのパラメータもあります.より多くのパラメータ情報が必要な場合は,相談のために電話することができます!
