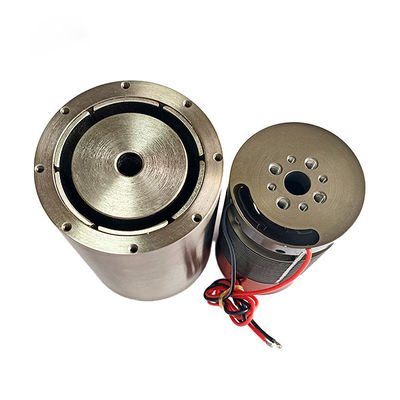

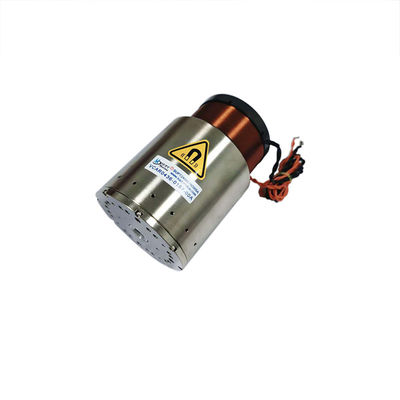

微型円筒型線形音声コイルモーター 振動顕微鏡ステージ
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| モデル番号 | VCARシリーズ |
| 最小注文数量 | 2PCS |
| 価格 | $160 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個、5日。 >30個、交渉される |
| 支払条件 | T/T |
| 供給の能力 | 交渉する |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 体重 | 45.2g |
|---|---|---|---|
| モデル番号 | VCAR0087-0062-00A | 最大走行 | 6.2mm |
| 最大電圧 | 34.5V | 最高力 | 87N |
| 力 | 高い | 港 | 上海 |
| ポイント | 小型電動機 | タイプ | マイクロモーター |
| ハイライト | マイクロシリンダ式線形音声コイルモーター,振動顕微鏡ステージ 音声コイルモーター,振動顕微鏡ステージ 音声コイルモーター |
||
製品の説明
製品説明:
円筒型線形音声コイルモーターは,高精度,迅速な応答,低摩擦により振動顕微鏡段階の高精度位置付けおよび調整アプリケーションを持っています.
顕微鏡焦点化システムは,特に高拡大で非常に精密な制御を必要とする.従来のモーターは摩擦や逆反応の問題があり,正確さに影響する可能性があります.円筒形線形音声コイルモーターは,非常にスムーズに提供細い焦点調節として使用するのに最適です.
微鏡のZ軸制御システムは,垂直方向の微細な動きに主に責任があります.このアプリケーションシナリオでは,円筒型線形音声コイルモーターは,正確なZ軸位置制御を提供するために非常に効果的です画像の明確さと焦点の精度を保証します.
多点画像と自動観測では,円筒型線形音声コイルモーターを使用して,顕微鏡のレンズまたは光源を自動的に位置付け,調整する.高出力実験と多ターゲットの分析のための迅速かつ正確な調整能力を提供する.
円筒型線形音声コイルモーターは 振動顕微鏡の他の洗練された制御システムと統合され 統合された自動化プラットフォームを形成しますこの 組み合わさ れ た 設計 に よっ て,顕微鏡 は より 高い 自動化 レベル に 達し,人間 の 誤り を 減らす こと が でき ます.
特徴:
円筒型音声コイルモーター 高応答,高加速,低質量コイル
コグ効果なし ヒステレシスゼロ シンプルな構造 軽量 高周波反応 滑らかな動作
ストローク: 1mm-60mm
推力: 0.5N~3000N
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
スターターの直径 (mm) | その 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |

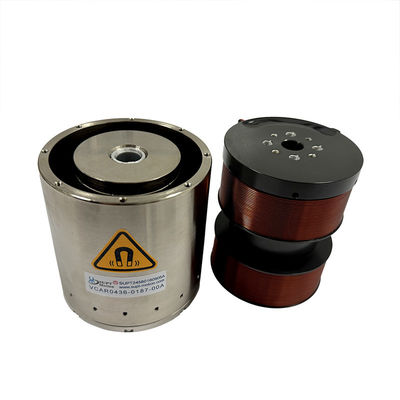

| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
応用:
VCARシリーズの円筒式アクチュエータは,市場のほぼ80%を占め,高い加速力を発生させることができます.ピーク力は0.7Nから3000Nまでです.ストローク長が50mm未満.
VCAR系列のアクチュエータの用途には,バルブアクチュエータ,z軸ピック&プレイス,小型の精密正位移動計量ポンプ,振動器およびアクティブダッシングシステムが含まれます.
円筒型線形音声コイルモーターの他の主要用途は以下のとおりである.
1半導体産業:書き,切断,掘削,輸送システム,溶接,ロボット工学
2バルブ・フィールド操作:型式計量バルブ,圧力試験システム,化学注入システム用の気圧バルブ.
3マイクロ機械産業: 給水システム,マイクロドリリング,精密スタンプ
4振動システム:振動テーブル,振動プラットフォーム
5医療分野:マイクロインジェクションシステム,呼吸器機器,検査機器
6航空技術:飛行制御システム,パイロットフィードバックシステム
7商用部門:コンピュータ化冷却ポンプ,マイクロカメラ自動焦点装置.
8自動化産業:レーザー機器,配送業者,試験機器,繊維機械
