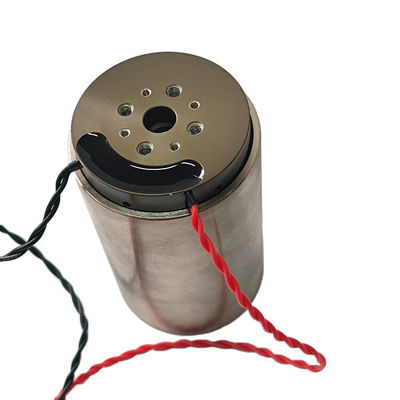

980N大型産業機器の駆動用に設計された大型円筒形リニアボイスコイルモーター

起源の場所	江蘇省、中国
ブランド名	SUPT
証明	ISO9001-2000,CE
モデル番号	VCAR0980-0249-00A
最小注文数量	≥1
価格	$210.00/pieces
パッケージの詳細	カートン包装など
受渡し時間	一般的な 5-7 日配送,迅速な 3-5 日,卸品は交渉される
支払条件	T/T
供給の能力	交渉可能

商品の詳細

保証	3ヶ月～1年	タイプ	円筒モーター
トルク	要求事項	工事	永久磁石
製品型式	VCAR0980-0249-00A	支払い条件	完全密閉
速度（rpm）	高速	最大力 (N)	980
最大走行距離 (mm)	24.9	ACモーター (V)	41.5
ローターの重量 ((kg)	1426	固定子dia （mm）	126
連続力 (N)	605
ハイライト	980N 大型円筒型音声コイルモーター , 高強度産業用音声コイルモーター , 大型機器のための直線型VCM

メッセージ

製品の説明

SUPT MOTION VCAR0980-0249-00A は、現在業界で最も高い推力を備えた円筒形リニアボイスコイルモーターの 1 つです。航空宇宙および大型産業機器の駆動用途向けに特別に開発され、ピーク推力は 980N、連続推力は 605N、総ストロークは 24.9mm です。本体径126mm、長さ134.5mm、ムービングコイル重量1,426g。航空宇宙部品の組み立て、大型産業用工作機械、大型機器の位置決めなどの機構に直接組み込むことができ、超重量部品の正確かつ安定した駆動と位置決めを可能にし、ハイエンドの産業および航空宇宙用途の厳しい運用要件を満たします。
このボイスコイルモーターは、航空宇宙グレードの高強度チタン合金ハウジングと超高出力巻線構造を備え、最大 10,000 N/m² の耐衝撃性を備えています。航空宇宙部品の組み立てや大型産業機器の稼働中に発生する重荷重や瞬間的な衝撃力にも変形や性能低下なく耐えることができ、航空宇宙製品の高い信頼性と精度基準を満たしています。
構造的には、ボイスコイルモーターは優れた保護定格を備えた一体型密閉設計を特徴としており、産業環境における塵埃、油、冷却液の腐食に耐えることができます。内部コンポーネントは摩耗や腐食に強いため、長寿命を保証し、大型産業機器のメンテナンスコストとダウンタイムを大幅に削減します。標準化された取り付けインターフェースにより、従来の大規模機器の油圧コンポーネントやサーボドライブコンポーネントを直接置き換えることができます。
従来の超高耐久ドライブソリューションと比較して、VCAR0980-0249-00A はバックラッシュゼロ、低ヒステリシス、高速応答、高精度、強力な信頼性を備えています。航空宇宙部品の組み立てや大型産業機器の操作の精度と効率を大幅に向上させることができます。航空宇宙部品組立装置、大型産業用工作機械ドライブ、大型機器位置決めシステム、海洋機器ドライブ、大規模エネルギー機器規制などのシナリオに広く適用できます。ハイエンド産業および航空宇宙分野向けに、信頼性の高い超高耐久精密ドライブソリューションを提供します。

仕様:

最大力: 980 N

連続力 @25℃: 605 N

総ストローク: 24.9 mm

最大電圧: 41.5 V

逆起電力定数: 104 V/m/s

コイル重量: 1426 g

ステーター直径: 126 mm

長さ：134.5mm

技術パラメータ:

製品型式	ピークフォース (ん)	継続的な力 25℃(N)	総ストローク (mm)	最大電圧 (V)	逆起電力定数 (V/m/s)	コイルの重量 (g)	ステーター直径 (mm)	長さ (mm)
VCAR0001-0064-00A	0.88	0.28	6.4	6.9	0.29	3	9.5	17.7
VCAR0001-0010-00A	0.73	0.42	1	4.8	0.6	2.7	24	11.2
VCAR00025-0127-00A	2.55	0.81	12.7	11.6	0.77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1.88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43.8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44.8	14.3	4	52	48	75.7
VCAR0025-0630-00A	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4.73	15	40.5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53.7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53.8
VCAR0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9
VCAR0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	110
VCAR0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75.6	56.5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53.7
VCAR0210-0254-00A	210	66.2	25.4	56.6	28	230	43.7	111.8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56.8	49.8	114	24.5	685	93	136.9
VCAR0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78.4	110
VCAR0436-0373-00A	436	142.6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41.5	104	1426	126	134.5
VCAR1351-0310-00A	1351	376.8	31	73.5	68	1071	110	143.7

アプリケーション:

1. 航空宇宙部品の組立装置

2. 大型産業用工作機械用ドライブユニット

3. 大型機器向け位置決めシステム

4. 船舶用機器の駆動機構

5. 大型エネルギー機器の制御システム

6. 超重量ロボット用の関節駆動装置。
