ゼロバックラッシダイレクトドライブボイスコイルモータ VCAR0035 ピークフォース35N

VCAR0035-0105-00Aは、バックラッシゼロ、ダイレクトドライブの精度、高速ダイナミック応答を必要とするアプリケーション向けに特別に設計された高性能円筒型ボイスコイルモータです。SUPT MOTION VCAR0035シリーズの一部であるこのボイスコイルモータは、コンパクトなフォームファクタで35Nのピーク推力を提供し、精密位置決めシステム、半導体製造装置、光学アライメントプラットフォーム、医療機器自動化に最適です。従来の回転-直線変換機構とは異なり、機械的なバックラッシと摩擦を発生させるのに対し、このダイレクトドライブボイスコイルモータは、電磁力をムービングコイルアセンブリに直接印加することで直線運動を生成し、中間伝達部品を完全に排除します。結果として得られるモーションシステムは、本質的にバックラッシゼロ、サブミクロンレベルの位置決め繰り返し精度を備え、数百万サイクルのメンテナンスフリーを実現します。VCAR0035-0105-00Aは、周囲温度25℃で定格連続推力15.6N、総ストローク10.5mmを提供し、スペースが限られた高精度アプリケーションにおいて、推力出力、ストローク範囲、コンパクトな設計の理想的なバランスを実現します。

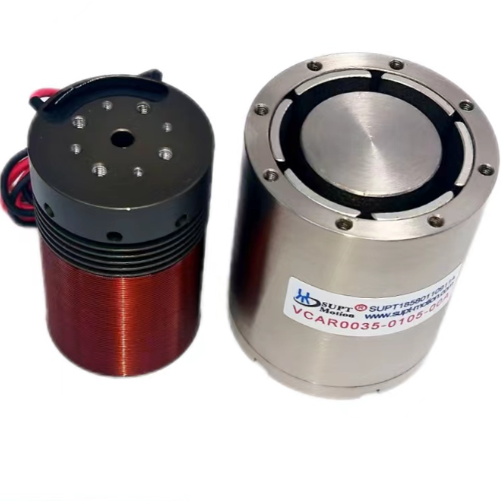

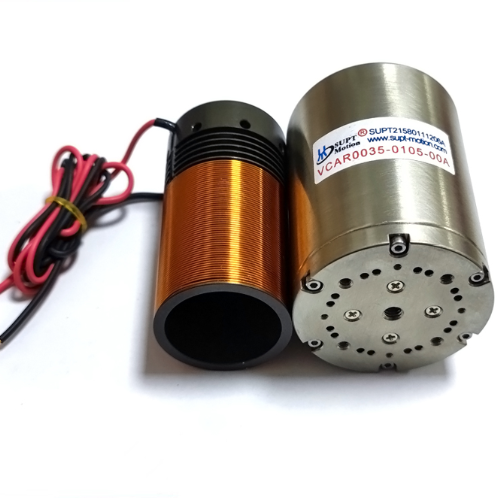

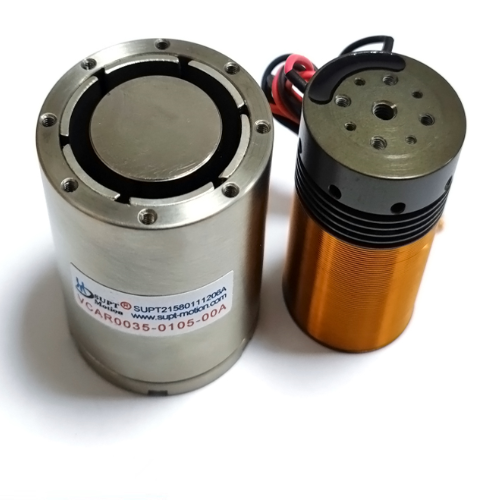

この円筒型ボイスコイルモータ設計は、永久磁石ステータアセンブリと軽量ボイスコイルを組み込んでおり、これらが連携して印加電流に比例した直線推力を生成し、ストローク範囲全体で優れた直線性 を維持します。推力と電流の間のこの線形関係は、サーボ制御の統合を簡素化し、毎秒サブミクロンから100mm/sを超える速度範囲でスムーズでコギングのない動きを可能にします。VCAR0035-0105-00AはDC電圧で駆動され、最大定格電圧は11.9Vで、幅広いサーボドライブやモーションコントローラとの柔軟な互換性を提供します。ムービングコイルの重量はわずか91グラムで、モータの優れた加速能力と高周波往復運動性能に貢献します。バックEMF定数5V/m/sにより、このモータはクローズドループ制御システムに優れた速度フィードバック特性を提供し、さまざまな構成で補助センサなしで正確な速度制御と位置保持を可能にします。

• バックラッシゼロダイレクトドライブ:電磁ダイレクトドライブアーキテクチャは、リードスクリュー、ベルト、ギアボックスなどの機械的伝達部品を排除し、摩耗しやすいインターフェースなしで本質的にバックラッシゼロの動きを実現します。この設計により、定期的な調整や再校正なしに、サービス寿命全体で一貫した位置決め精度が保証されます。
• 35Nピークフォース出力:35ニュートンのピークフォースを供給できるVCAR0035-0105-00Aは、正確な軌道制御を維持しながら、要求の厳しい加速プロファイルと高速ポイントツーポイント移動に対応します。15.6Nの連続フォース定格は、保持およびプレスアプリケーションでの持続的な動作をサポートします。
• 高精度位置決め:高分解能エンコーダと高度なサーボチューニングにより達成可能なサブミクロンレベルの位置決め分解能により、このボイスコイルモータは、ミクロンレベルの精度がプロセス収率と製品品質に直接影響する半導体ダイボンディング、光ファイバアライメント、マイクロディスペンスシステムの厳格な要件を満たします。
• 高速ダイナミック応答:わずか91gの軽量ムービングコイルアセンブリにより、5ms未満の機械的応答時間を実現し、このVCMは、スループットとサイクルタイムの削減が重要なパフォーマンス指標となる高周波スキャン、振動生成、高速セトリングアプリケーションに最適です。
• コンパクトな円筒形フォームファクタ:ステータ直径50mm、全長67mmのVCAR0035-0105-00Aは、スペースが限られた機械設計に簡単に統合でき、複数の軸を近接してパッケージ化して、多自由度モーションプラットフォームやコンパクトな計測機器を実現できます。
• スムーズなコギングフリーモーション:鉄心入りリニアモータに見られるスロット効果によるコギングフォースとは異なり、この円筒型ボイスコイルモータの鉄心なしムービングコイル設計は、デテントフォースゼロで完全にスムーズな動きを生成し、サーボディザーなしで超精密な速度制御を極低速で可能にします。
• 長寿命:非接触電磁力生成原理は、モータ自体にブラシ、コミュテータ、機械的摩耗部品がないことを意味し、定格仕様および適切な熱管理ガイドライン内で動作した場合、数億サイクルを容易に超えるサービス寿命を提供します。

VCAR0035シリーズ円筒型ボイスコイルモータは、バックラッシゼロダイレクトドライブモーションと高精度位置決めが基本的な要件となる多様な産業分野で展開されています。半導体製造では、これらのボイスコイルモータは、ウェーハプロービングステージ、ダイボンディングヘッド、ワイヤボンディングZ軸アクチュエータを駆動し、ミクロンレベルの配置精度がチップパッケージングの収率と信頼性に直接影響します。バックラッシゼロ特性は、デリケートなボンディング操作中の安定したタッチダウンフォース制御を保証し、敏感な半導体基板の損傷を防ぎます。

光学およびフォトニクス産業では、VCAR0035-0105-00Aは、レーザー加工システム、光ファイバアライメントステーション、高解像度イメージング装置内のレンズ位置決め機構のフォーカスおよびアライメントアクチュエータとして機能します。スムーズなコギングフリーモーション特性は、画像アーティファクトのない連続スキャンを可能にし、高いフォース・ウェイト比は、動的なイメージング環境での高速オートフォーカス応答をサポートします。医療機器メーカーは、このボイスコイルモータを、自動液体ハンドリングシステム、マイクロポンプアクチュエータ、および手術ロボットのエンドエフェクタに統合しており、正確なフォース制御と滅菌対応操作が患者の安全性と処置の精度に不可欠です。

産業オートメーションアプリケーションには、電子部品アセンブリ用の高速ピックアンドプレースモジュール、接着剤およびはんだペースト塗布用の精密ディスペンスシステム、制御された高周波振動が表面仕上げ品質と工具寿命を向上させる振動支援加工プラットフォームが含まれます。VCAR0035-0105-00Aは、航空宇宙試験装置にも応用されており、温度サイクルおよび振動暴露下での信頼性は、厳格な認定試験を通じて検証されています。学術および研究室では、このボイスコイルモータを、走査型プローブ顕微鏡、材料試験装置、触覚フィードバック開発プラットフォームを含むカスタム計測セットアップで使用しており、その線形フォース・電流関係と標準的な実験室用サーボコントローラとの簡単な統合を活用しています。

各VCAR0035-0105-00A円筒型ボイスコイルモータは、出荷前にフォース定数検証、ストローク線形測定、電気抵抗およびインダクタンス特性評価、バックEMF定数検証を含む包括的な工場試験を受けます。各ユニットは、輸送中の機械的衝撃や汚染を防ぐために、強化カートン内の帯電防止フォームに個別にパッケージ化されています。SUPT MOTIONは、各モータのシリアル化されたテストレポートを含む完全なトレーサビリティドキュメントを提供し、ドライブエレクトロニクス選択、熱管理設計、システムレベル統合ガイダンスに関する技術サポートを提供します。ストローク長、フォース定格、コイル抵抗、取り付けインターフェースジオメトリ、フィードバックセンサ統合に関するカスタマイズオプションがリクエストに応じて利用可能です。CEおよびISO9001認証により、VCAR0035シリーズは、産業、医療、研究アプリケーションでのグローバル展開のための国際的な品質および安全基準を満たしています。
