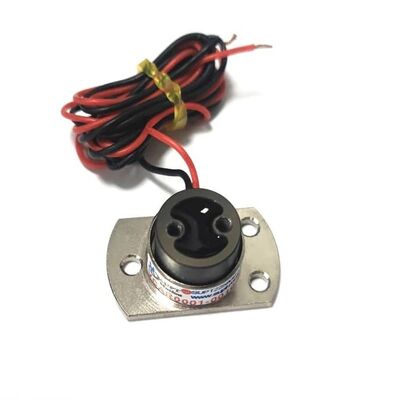

マイクロ円筒ボイスコイルモーター VCAR0001-0064-00A ピーク 0.88N ストローク 6.4mm

製品概要

VCAR0001-0064-00Aは、SUPT MOTION社が開発した小型円筒型ボイスコイルモーターです。特に、設置スペースが極めて限られているものの、最高の精度、速度、応答性が求められる用途向けに設計されています。ステーター径わずか9.5mm、全長17.7mmのこのモデルは、VCARシリーズの中でも最小クラスのダイレクトドライブリニアアクチュエーターでありながら、ピーク推力0.88Nを発揮し、可動コイルアセンブリの重量はわずか3gです。
この円筒型ボイスコイルモーターは、電気エネルギーを直接直線運動に変換し、ギア、ベルト、リードスクリューなどの機械的な伝達部品を一切必要としません。このダイレクトドライブ方式は、バックラッシ、コギング、ヒステリシスを排除し、極めて高い加速度、高周波応答、滑らかな双方向運動制御を可能にします。VCAR0001-0064-00Aは、総ストローク6.4mmで、コンパクトなシステムにおけるショートストローク、高ダイナミック位置決めタスクに理想的な選択肢となります。
スロットレス設計と超低可動質量により、このボイスコイルモーターは非常に高速に応答し、高周波駆動をサポートするため、急速な往復運動または振動運動を必要とする用途に適しています。摩耗する機械部品がないため、モーターは静かに動作し、消費電力は非常に少なく、長寿命です。各ユニットはISO 9001品質管理システムの下で製造され、CE認証を取得しており、全ユニットで一貫した性能を保証します。
円筒型ボイスコイルモーターは、精密に巻かれた銅コイル、高品質の希土類永久磁石、およびコンパクトなアルミニウムハウジングで構成されています。すべてのコンポーネントは、寸法安定性と熱信頼性を確保するために厳格なスクリーニングを受けています。
コイルが唯一の可動部品であるため、このボイスコイルモーターは基本的に無限の分解能を提供し、システムで使用されるフィードバックセンサーとドライバーによってのみ制限されます。これにより、VCAR0001-0064-00Aは、従来の機械駆動システムの複雑さを回避しながら、高速で正確、かつ再現性の高いマイクロモーション軸を求めるエンジニアにとって理想的なビルディングブロックとなります。

仕様

主な設計上の特徴：バックラッシゼロのダイレクトドライブ、コギングなし、ヒステリシスなし；メンテナンスフリーのブラシレス構造；低可動質量による高加速度；ショートストローク6.4mm；高周波応答用途に適しています。

応用

マイクロサイズ、高加速度、ショートストロークにより、VCAR0001-0064-00Aは精密産業で広く採用されています。これには以下が含まれます：

・マイクロ医療機器、手術器具、材料供給システム
・光学フォーカス、オートフォーカスモジュール、レーザーアライメント機構
・半導体ウェーハアライメント、検査、マイクロポジショニングプラットフォーム
・マイクロバルブアクチュエーター、マイクロ流体制御
・精密測定プローブ、テスト治具、マイクロディスペンシングチップ
・ハプティックフィードバック、材料試験、アクティブダンピングシステム用の振動発生器

FAQ

Q1: このマイクロボイスコイルモーターは、異なるストロークやフォースに合わせてカスタマイズできますか？

はい。SUPT MOTIONは、巻線、ストローク、電圧、リード線、コネクタ、シャフトエンドのカスタマイズをサポートしています。ご希望のフォース、ストローク、電圧、および取り付け寸法をご提供いただければ、エンジニアが巻線調整、ケーブル配線、機械的取り付けオプションを含む最適なソリューションを提案します。

Q2: このモーターを動作させるには、どのようなドライバーが必要ですか？

モーターは、リニア電流アンプまたは電流ループ付きサーボドライバーで駆動されます。このモデルには、約6.9Vの低電圧ドライバーで十分です。正確な位置決めには、リニアエンコーダーまたはホールセンサーを使用したクローズドループ制御を推奨します。

Q3: VCAR0001-0064-00Aのサービス寿命はどのくらいですか？

モーターにはギアやブラシなどの機械的な摩耗部品がないため、ストローク、周波数、および周囲条件に応じて、通常数百万回の動作サイクルという長寿命を提供します。

Q4: 最低注文数量とリードタイムは？

サンプル評価のMOQは1個です。サンプルは3〜5営業日以内に発送可能で、量産注文は通常、確認後7〜15営業日以内に納品されます。
