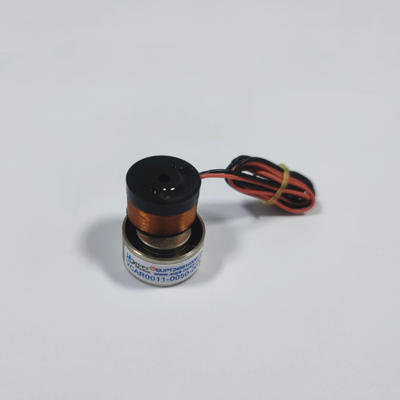

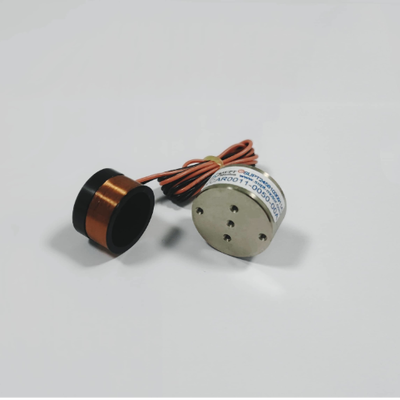

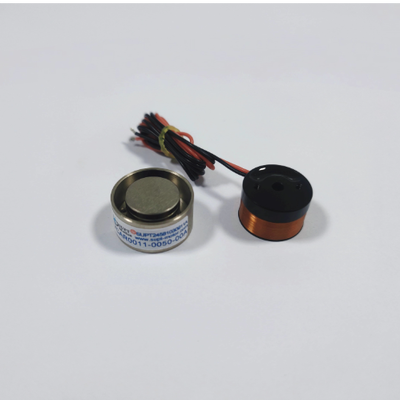

VCAR0011-0050-00A 音声コイルモーター 11.4N ピークフォース 5mm ストローク 高速加速

製品概要

VCAR0011-0050-00Aは SUPT MOTION VCARシリーズの高速シリンダ式音声コイルモーターで,迅速な起動,迅速な安定,連続的な高周波応答このモデルは,25°Cでピーク推力11.4Nと連続推力2.1Nを供給します.その軽量な移動コイル組装は,わずか11.2gの重さで,非常に高い推力対質量比を提供します.モーターが目標速度をミリ秒で達成できるようにする.

線形運動に変換された伝統的な回転モーターとは異なり,円筒型音声コイルモーターはコイル電流と永久磁場との相互作用を通じて直接推力を発生します.このモーターはギアボックスを必要としません適切なエンコーダーと併用すると,この装置は,特殊なスムーズな動きをもたらす高周波応答とマイクロメートルの位置位置の精度です

VCAR0011-0050-00Aは5mmの総走行率を提供し,短走,高速のピック・アンド・プレイス,フォーカス,スキャン,振動タスクに最適です.圧縮式ステータス直径24mm,長さ17mm.2 mm,空間が限られた機械モジュールに簡単に組み込める.このモーターはブラシのない設計で,メンテナンスの不要で,非常に低騒音と最小限の熱発生で動作します.ISO 9001 規格に準拠して製造され,CE 認定されています産業環境での信頼性の高い動作を保証します.

音声コイルモーターは 高エネルギー稀土磁気回路で動く 精密回転の銅コイルで構成され ブラシやコンミュレーション電子機器の必要性がなくなりメカニカル・トランスミッション・メカニズムこのシンプルで頑丈な構造は,障害点を減らすだけでなく,出力力が適用された電流に比例することを保証します.設計者に予測可能で簡単に制御可能なアクチュエーターを提供. 適切な線形増幅器と位置フィードバックと組み合わせると,VCAR0011-0050-00Aは,力制御,速度制御,または正確な点から点の位置設定モードのために設定できます.応募要件に応じて.

仕様

主要な設計特徴: 11.2 g の軽量モーターのおかげで高速加速; 直接駆動による高周波応答; 急速な回転運動のための短5 mm ストローク;逆反応ゼロ,コグリングゼロ; メンテナンスフリーでブラシのない設計.

適用する

VCAR0011-0050-00Aの高速加速と高周波応答により,以下の用途に最適です.

• 電子機器の組立ラインにおける高速ピック・アンド・プレイス・メカニズム
• カメラと検査システムのための光学自動焦点と画像安定化モジュール
• 疲労試験と材料の特徴付けのための高周波振動プラットフォーム
• 精密配送,噴射,高速回転を要する印刷頭
• 半導体探査機,ワイヤ結合機,ダイソート機
• 活性振動隔離と高速方向鏡制御

よくある質問

Q1: このモーターはどのくらい加速できるの?

11.2 g のモーターと11.4 N のピークフォースで,理論上ピーク加速は非常に高い.実際の加速は負荷量,ドライバーの電流制限量,ストロークに依存します.あなたの特定の負荷のための動的性能を計算するのに役立ちます.

Q2: 高周波でモーターが連続して動作できますか?

はい,2.1 N の連続力指定内では,エンジンは過熱せずに高周波で動作することができます.連続力指定を超えた作業サイクルでは,強制冷却作業サイクル減量またはVCARシリーズより大きなフレームサイズが推奨されます.私たちのアプリケーションエンジニアは,あなたの動きのプロフィールをシミュレートし,最適なモデルを提案することができます.

Q3: ポジションフィードバックの選択肢は?

必要な解像度に応じて,線形エンコーダー,ホールセンサー,またはLVDT位置センサーを推奨します. SUPT MOTIONは,閉ループサーボ制御のための統合ガイドを提供することができます.

Q4: モーターはクリーンルーム環境に適していますか?

はい ブラシなし スロットなしの構造で 磨き粉を発生させません そしてモーターは クリーンルームに適合する材料と半導体や医療用ケーブルで 供給できます

Q5: 支払い条件と配送オプションは?

T/T,PayPal,Western Unionは受け付けます. サンプルは国際エクスプレスで3~5日以内に出荷し,生産注文は7~15日以内に配達されます.
