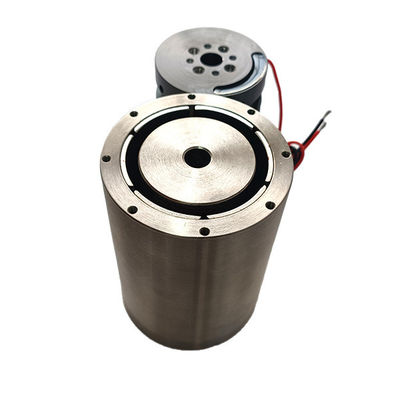

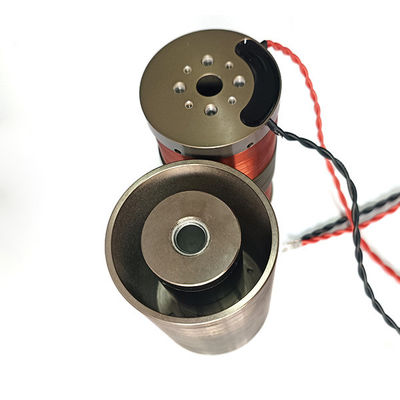

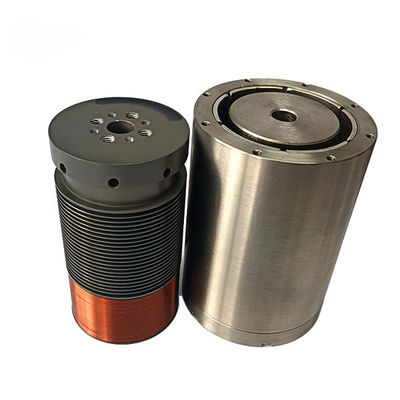

VCAR0022-0448-00A ボイスコイルモーター 22N ピークフォース 44.8mm ストローク 広帯域速度

製品概要

VCAR0022-0448-00Aは,SUPT MOTIONのVCARシリーズに属する高速サイリンダ式音声コイルモーターである. 25°Cで合計走行量最大44.8mm,ピーク推力最大22N,連続推力 11.4 N. この音声コイルモーターモデルは,線形運動システム向けに特別に設計され,超低速のクレイピング速度から高速の回転運動まで,スムーズな動作を可能にします.精密な速度制御を全ストローク範囲で提供しながら.

音声コイルモーターは,その原動力はコイル電流に比例し,速度とは独立しているため,幅広い速度範囲で動作する能力があります.摩擦の変動がないVCAR0022-0448-00Aは低速で静止状態で均等な出力を出力します高速では,高速に敏感なプロセス,例えば配給などの決定的な利点です.コーティングとスキャン

ステーターの直径が48mm,長さは75.7mmで,このアクチュエータは,動く質量をわずか52グラムに留めて,頑丈な構造を持っています.直接駆動原理により,高い動的硬さ音声コイルモーターは,ISO 9001規格に従って製造され,CE認証されています.すべてのユニットが推力に関する品質試験を受けます.耐久性や保温性能が 輸送前に

VCAR0022-0448-00Aは,長いストロークに加えて,コイルが全ストロークを通して注意深く最適化された磁場内で動作するため,優れた力線性があります.予測可能な力出力はすべての位置で達成されます., セルボチューニングを大幅に簡素化し,多軸機械ツールのコンター精度を向上させる.このアクチュエータは,自由掛ける電線,コネクタ,またはカスタム長さのケーブルで装備することができます.そして,モーターが駆動力を供給している間,外部の負荷を支えるためにオプションの線形ガイドを組み込むことができます..

仕様

主要な設計特徴: 44.8 mm ストローク 走行速度から高速までの広い範囲をカバーする 22 N のピーク力と 11.4 N の連続力; 逆反応ゼロの直接駆動と歯車なし;正確な速度と位置制御; メンテナンスのないブラシなし構造.

適用する

VCAR0022-0448-00Aの高速回転幅と長走は

• 均等速度を必要とする自動配送,塗装,粘着機械
• 変速プロファイルを持つ包装,ラベル付け,カートニング機器
• 材料の試験機械,張力,圧縮,疲労サイクル用
• 精密な分類,分類,検査用輸送機
• 研究室自動化および液体処理システム
• 印刷,スキャン,レーザーマーキングのステージ

よくある質問

Q1: このモーターの速度は?

ドライバーの電圧と負荷に応じて,モーターは,秒速数百ミリメートルまでゼロに近いクレイプ速度で動作することができます.音声コイル力は電流制御と速度に依存しているため速度は 44.8 mm ストローク全体で安定しています. あなたの特定の負荷と運動プロファイルのために,我々は加速を含む動的計算を提供することができます.設定時間と必要なドライバ電流.

Q2: 位置付けの精度は,このような長いストロークでどのように達成されますか?

望ましい解像度の線形エンコーダーと 位置と速度ループの サーボドライバーを推奨しますゼロ・バックレス・コンストラクションは,機械的な漂流なしにコマンド位置が維持されることを保証します..

Q3: ストロックはカスタマイズできますか?

はい,VCARシリーズは,異なるフレームサイズで1mmから60mm以上のストロークを提供しています.ボリュームアプリケーションのためにカスタムストローク,力レベル,機械的なインターフェースを開発することができます.

Q4: 作業周期と熱反応は?

25 °C の 11.4 N の連続力評価は,安全な連続作業を定義します.より高い力またはより長い作業のために,私たちは熱管理オプションを追加したり,VCAR 家族からより大きなモデルを推奨することができます..

Q5: 配達にはどのくらいかかりますか?

サンプル注文は3~5日以内に出荷し,生産注文は7~15日以内に出荷します. MOQは評価のための1枚です.
