VCAR0087-0062-00A ボイスコイルモーター 87Nピークフォース 6.2mmストローク 高速

製品概要

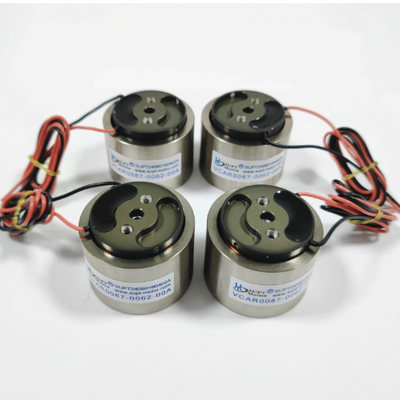

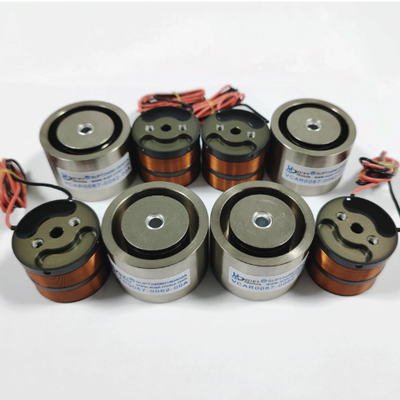

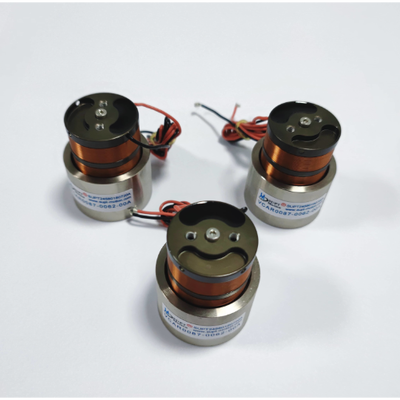

VCAR0087-0062-00Aは、SUPT MOTIONのVCARシリーズに属する高速円筒型ボイスコイルモーターで、わずか6.2 mmの短ストロークで最大87 Nのピーク推力を発生します。非常に高いフォース密度と極めて短いストロークの組み合わせにより、本モーターは高速動作、高周波応答、高周波往復運動タスクに最適であり、特に短距離で高力を迅速に印加する必要がある用途に適しています。

このボイスコイルモーターはダイレクトドライブのボイスコイル原理を採用しているため、ギアやリードスクリューを必要とせず、静止状態から87 Nのピーク推力をすべて発生させることができます。これにより、バックラッシ、コンプライアンス、摩擦の影響を排除します。可動コイルアセンブリはわずか45.2 gの重量で、強力な磁気回路と組み合わされることで、空圧シリンダーや電磁アクチュエータでは達成できないレベルの加速度を生成し、モーション全体で正確な推力制御を維持します。

ステータ直径43.1 mm、長さ34.9 mmで、堅牢かつコンパクトなフォームファクタを備えており、自動化装置への容易な組み込みが可能です。モーターはブラシレス設計で、メンテナンスフリーで静かに動作し、数百万サイクルの設計寿命を備えています。各ユニットはISO 9001品質システムの下で製造され、CE認証を取得しており、出荷前に力、ストローク、電気的特性の包括的なテストを受けています。

VCAR0087-0062-00Aは、大口径の磁気回路と最適化されたコイル形状により高いフォース密度を実現し、多くの短ストローク用途で空圧シリンダーやソレノイドアクチュエータを置き換えることができ、優れた制御性を提供します。定格電圧34.5 Vはコンパクトなドライバー設計をサポートし、低移動質量は高サイクル周波数でも機械的衝撃や振動を効果的に抑制します。堅牢な構造とオプションの密閉コイルにより、本ボイスコイルモーターは実験室および生産現場の両方の環境に適しています。

仕様

主な設計上の特徴：短ストローク6.2 mmで87 Nのピークフォース；ダイレクトドライブとゼロバックラッシによる高速動作；高速サイクリングのための高周波応答；コンパクトな43.1 mm径；メンテナンスフリーのブラシレス構造。

用途

VCAR0087-0062-00Aの高速・短ストローク特性は、以下のような要求の厳しい用途に最適です。

• 高速選別、スタンプ、リベット補助機構
• 信頼性検証のための振動・衝撃試験システム
• 精密機器の能動減衰および振動絶縁
• 高周波比例弁およびインジェクタ駆動
• 精密加工における高速ツールサーボおよび表面構造化
• 自動車部品試験、スイッチギアおよびリレー駆動

よくある質問

Q1: 短ストローク・高速モーションに空圧シリンダーではなくボイスコイルモーターを選択する理由は何ですか？

ボイスコイルモーターは、正確な力と位置制御を提供し、空気供給の必要がなく、スティッキングがなく、はるかに高い応答速度と繰り返し精度を備えています。また、空圧よりも静かでエネルギー効率も高いです。

Q2: VCAR0087-0062-00Aはどのくらいのピーク加速度を達成できますか？

87 Nのピークフォースと45.2 gのムーバーにより、無負荷時のピーク加速度は非常に高くなります。達成可能な加速度は、総移動質量とドライバーの電流能力に依存します。当社のエンジニアは、お客様の正確な負荷質量とモーションサイクルに必要なドライバー電圧、電流、加速度プロファイルを含む詳細な動的解析を提供できます。

Q3: このモーターは連続的な高周波サイクリングに使用できますか？

はい、25℃での連続フォース定格21.67 Nの範囲内です。長時間の高周波デューティには、コイル温度の監視をお勧めします。また、より高い連続定格のモデルや冷却オプションを提供できます。

Q4: 必要な駆動電圧と電流は何ですか？

定格電圧は34.5 Vです。ドライバーは、必要な力を生成するために十分なピーク電流を供給する必要があります。ドライバーのサイジングのために、正確なモーター定数と抵抗値を提供します。

Q5: カスタムフォースまたはストロークバージョンを提供していますか？

はい、VCARシリーズは、0.7 Nから1351 Nのピークフォース、および最大63 mmのストロークをカバーしています。フォース、ストローク、ケーブル、取り付けを変更したカスタムバージョンもリクエストに応じて利用可能です。
