高精度12.8V コンパクトシリンダ式音声コイルモーター マイクロデバイス用
商品の詳細
| モデル番号 | VCAR0007-0127-00A | モーターの種類 | 小型円筒型ボイスコイルモーター |
|---|---|---|---|
| ピーク力 | 7.1N | 連続力 | 2.3N |
| トータルストローク | 12.7mm | 最大電圧 | DC12.8V |
| バックEMFコンスタンット | 1.6V/m/s | コイル重量 | 11.4g |
| ステータの直径 | 19.1mm | 全長 | 27mm |
| 絶縁クラス | クラスB | ||
| ハイライト | コンパクト・シリンダ式モーター設計,20mm直径の音声コイルモーター,軽量直送アクチュエータ |
||
製品の説明
製品概要

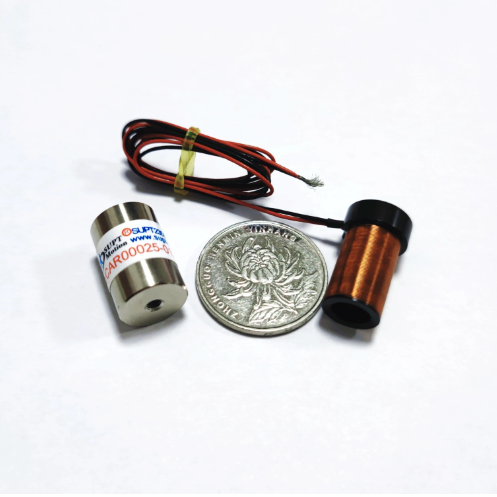

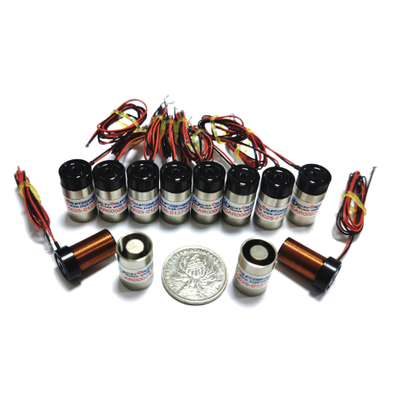

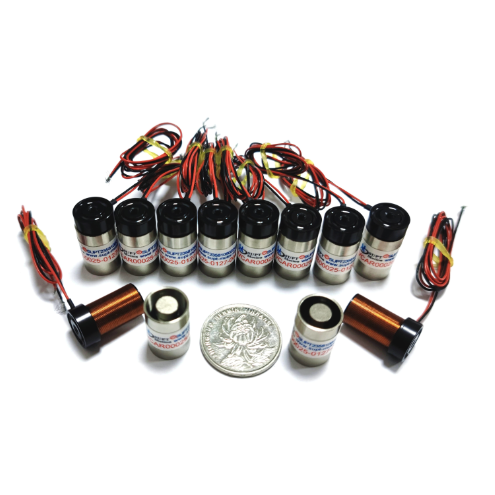

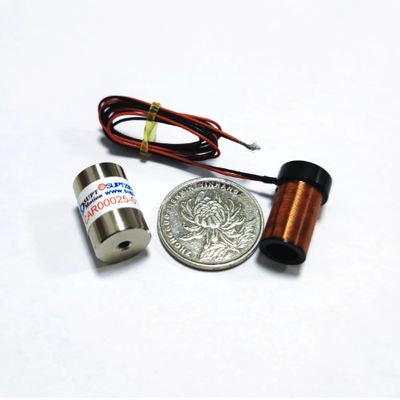

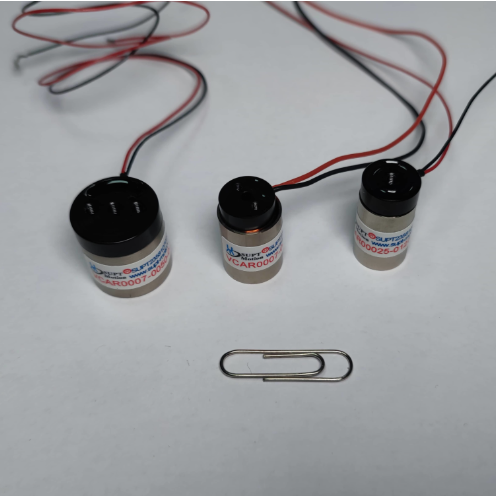

VCAR0007-0127-00Aは,外径わずか19.1mmのコンパクトな円筒型音声コイルモーターである.12.8VのDC電源で動力され,12.7mmのストロークと最大推力7までを提供しています.1 N直接駆動動動動装置は,SUPT MOTIONの製品シリーズの中で最小のものです.
円筒状の形状で 円形な穴,袖,空洞に自然に収められ 空間が限られた製品に 機械的な統合を簡素化します動き回るコイルは急速に加速し,周囲の構造に最小限の慣性力を及ぼします高エネルギー磁石組成は,コンパクトな設計で強力な推力を供給し,非接触設計は,コグ効果なしで静かな操作を保証します.
シンプルな電流コマンドにより,全ストローク範囲にわたってスムーズで制御可能な推力が生成され,サーボチューニングはシンプルで直感的にできます.ハウシングはアルミから精密加工され,腐食耐性のある仕上げで覆われていますこのモーターは,ギア付きモーターの積もった構造なしで,信頼性があり,繰り返される線形運動を必要とするコンパクトデバイスのために設計されています.
解決策
マイクロデバイスは,通常,回転モーターや伝送メカニズムを収容するスペースが不足している.この音声コイルアクチュエータは,直線推力を直接19の内側に提供することによってこの問題を解決する.1ミリメートルの円筒箱.
この音声コイルモーターは直接駆動の設計のおかげで 磨きやすいギアもなく 逆反応補償も不要で シンプルで信頼性の高いメカニズムですこの音声コイルモーターは,小さな低コストのドライバーの回路です
音声コイルモーターは,配送および分類メカニズムで一般的な頻繁な逆操作にも耐えることができます.このソリューションは,コンパクトで静かな,小型の装置のための精密・直線運動ソリューション.
仕様
| Pロードクトモデル | ピークフォース (N) |
C について連続力 25°C (北) |
Tストローク (mm) |
M についてax 電圧 (V) |
B についてアック EMF常数 (V/m/s) |
Wコイルの8 (g) |
S縦径(mm) | The 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
適用する
このコンパクトな音声コイル線形アクチュエータは マイクロカメラのオートフォーカスモジュール 触覚フィードバック装置 マイクロバルブ 実験室自動化パイペット コンパクトグリッパーオプティカルズームメカニズム携帯医療機器も
同じ音声コイルモーターは,コンパクトプリンタヘッド,バーコードスキャンメカニズム,マイクロポンプドライブにも使用されています.超厳格なスペースと重量要件を持つマイクロダムプと振動システムにも適しています.
よくある質問
Q: 円筒形デザインのメリットとは?
A: 円筒状の封筒は丸い穴と穴に合うので,スペースを無駄にせずにモーターを設置できます.また,マグネット回路のバランスを確保し,すべてのマウント方向に力を保持します.
Q: この小さなモーターは 何時間連続で動きますか?
A: 25°C の連続力 2.3N です.この限界を超える作業サイクルでは,ヒートシンクを追加するか,モーターを間歇的に使用することをお勧めします.要求に応じて熱保護を追加できます.
Q: 20mm 直径のモーターはカスタマイズできますか?
A: はい. ストローク,力,電圧,リード長さ,コネクタタイプはカスタマイズできます.
Q: ドライバーはエンジンに含まれていますか?
A: モーターは部品として供給されます. 要求に応じて,迅速な評価のために,対応するミニチュアドライバーボードが提供されています.
